SSU5000A系列机械开关
主要特征
- 最高频率: 18 GHz/ 26.5 GHz/ 50 GHz
- 内含1-4个单刀双掷机械开关或1-6个单刀六掷机械开关
- 基于SCPI命令集，通过VISA和EasySSU软件实现远程控制
- 支持通过 USB 与机械开关交互
- 尺寸：W×H×D=153×62.4×137.5mm
- 射频连接器：SMA female 或 2.4mm female
×

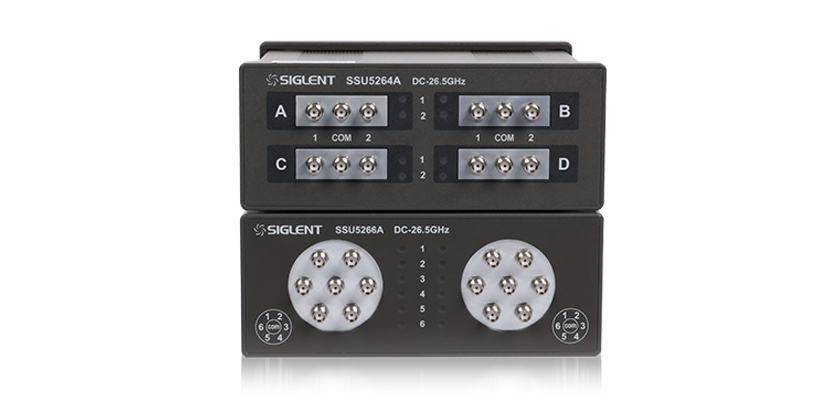

紧凑设计，快速测量
为满足微波、毫米波系统多通道多端口测试需求，云顶国际科技推出频率高达50 GHz的SSU5000A系列机械开关。SSU5000A采用紧凑设计，具有快速测量和出色的射频特性，较低的插入损耗、良好的测试端口匹配和开关时间非常短，含有1-4个相互独立、带有SMA或2.4 mm连接器的单刀双掷机械开关，或单刀六掷机械开关，可广泛应用在多通道多端口测试环境上。
紧凑设计，快速测量
为满足微波、毫米波系统多通道多端口测试需求，云顶国际科技推出频率高达50 GHz的SSU5000A系列机械开关。SSU5000A采用紧凑设计，具有快速测量和出色的射频特性，较低的插入损耗、良好的测试端口匹配和开关时间非常短，含有1-4个相互独立、带有SMA或2.4 mm连接器的单刀双掷机械开关，或单刀六掷机械开关，可广泛应用在多通道多端口测试环境上。
型号
频率范围
开关数
开关类型
射频连接器
SSU5181A
DC - 18 GHz
1
SPDT
SMA female
SSU5182A
DC - 18 GHz
2
SPDT
SMA female
SSU5183A
DC - 18 GHz
3
SPDT
SMA female
SSU5184A
DC - 18 GHz
4
SPDT
SMA female
SSU5261A
DC - 26.5 GHz
1
SPDT
SMA female
SSU5262A
DC - 26.5 GHz
2
SPDT
SMA female
SSU5263A
DC - 26.5 GHz
3
SPDT
SMA female

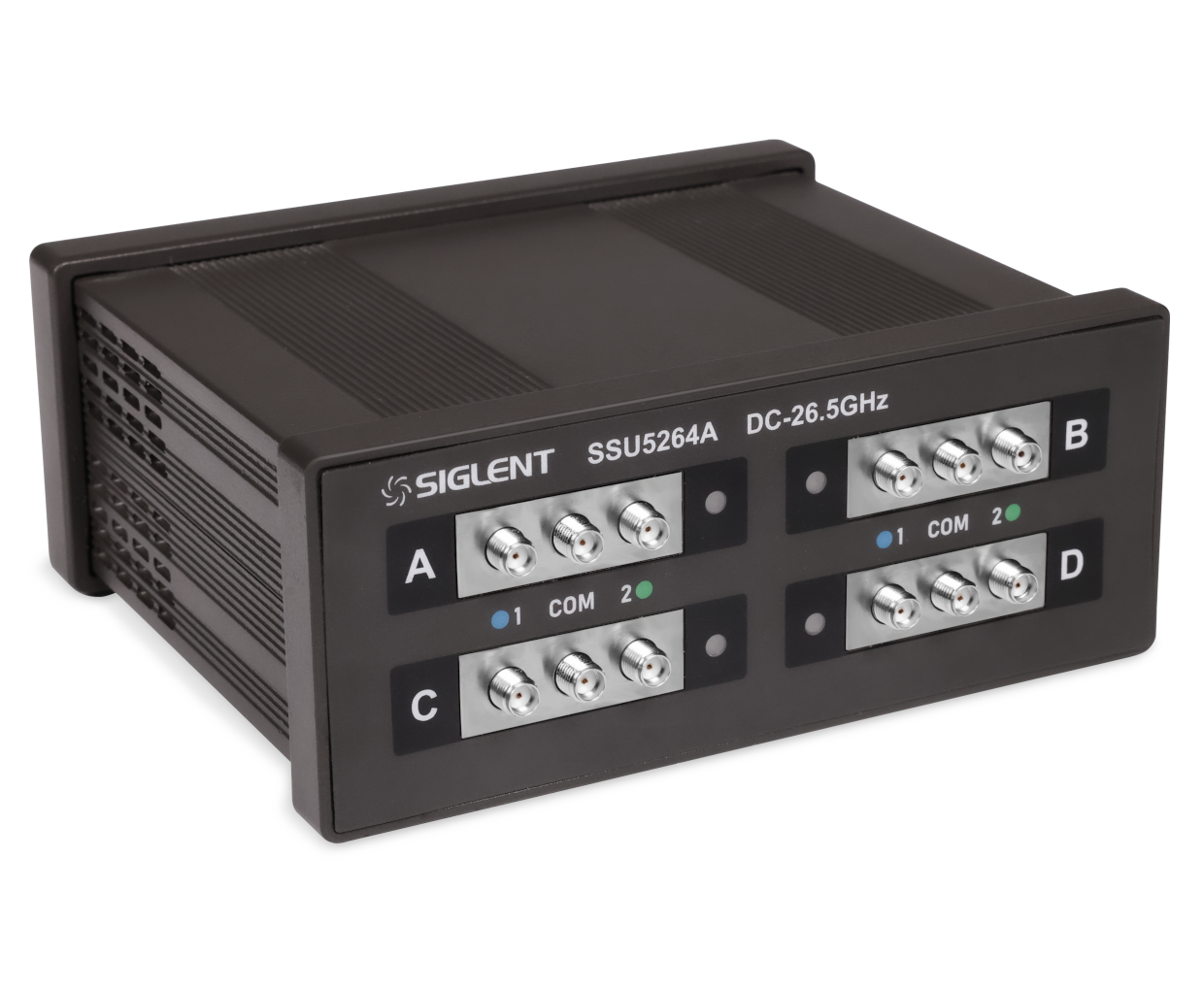

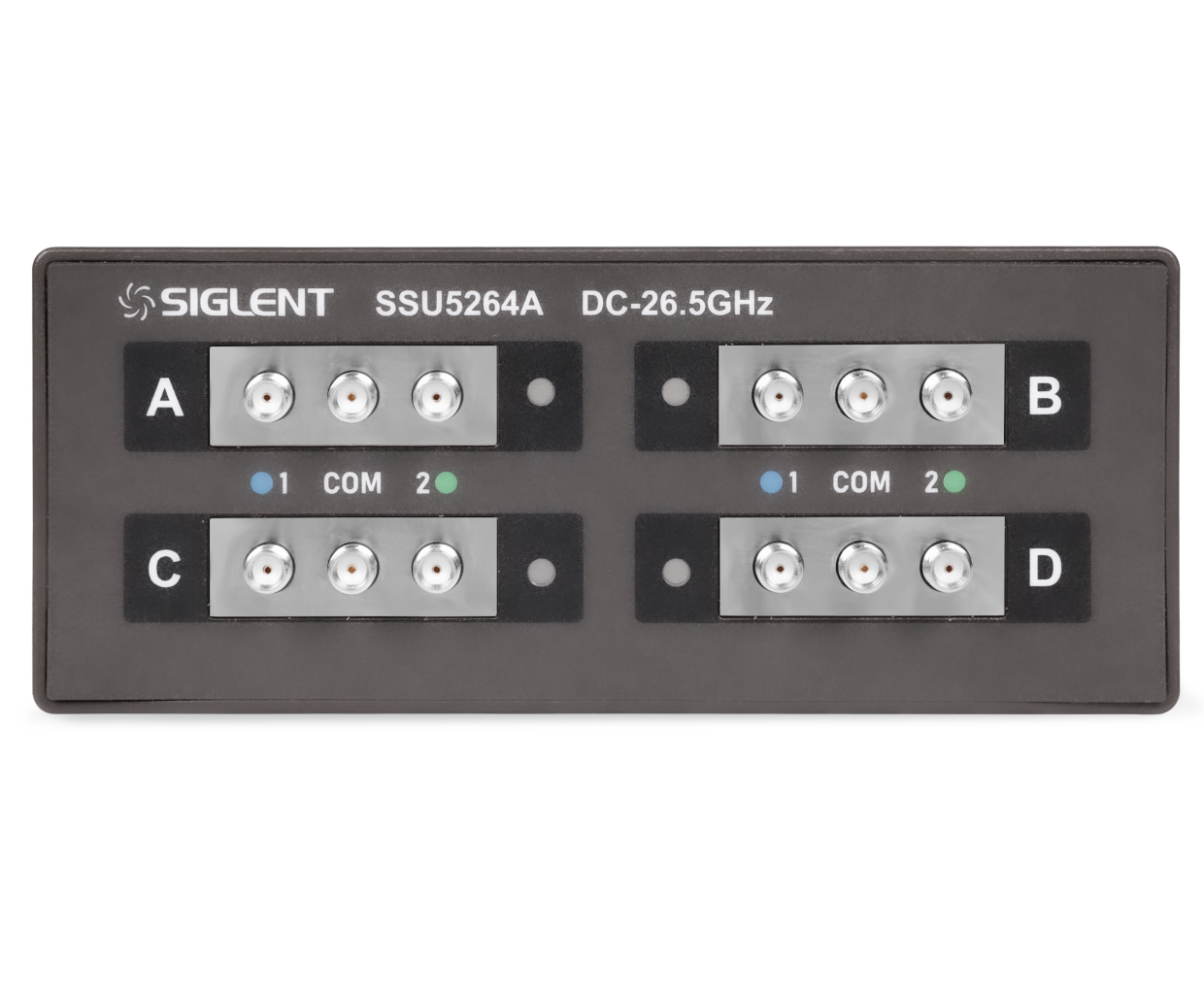

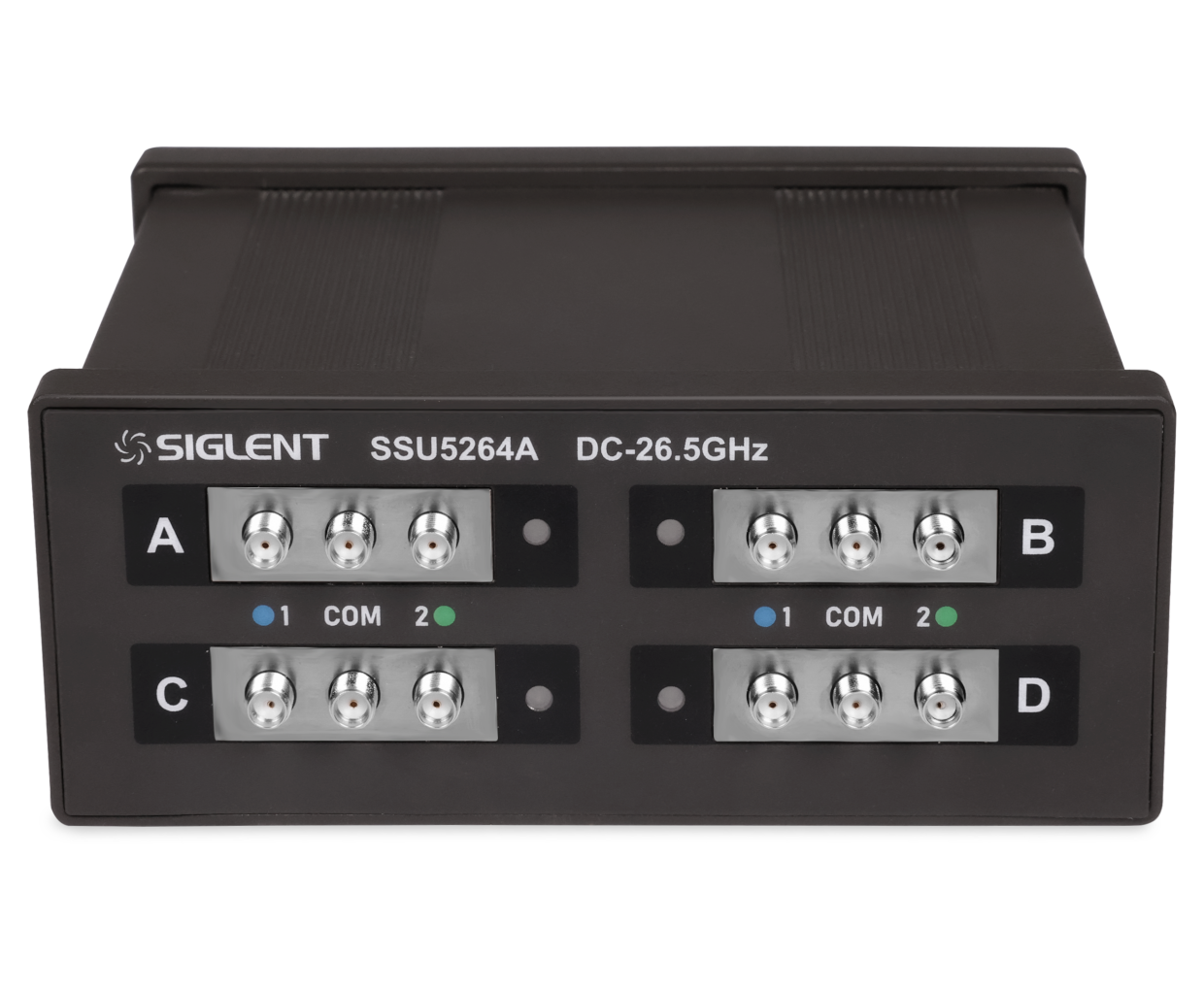

SSU5264A
DC - 26.5 GHz
4
SPDT
SMA female
SSU5265A
DC - 26.5 GHz
1
SP6T
SMA female

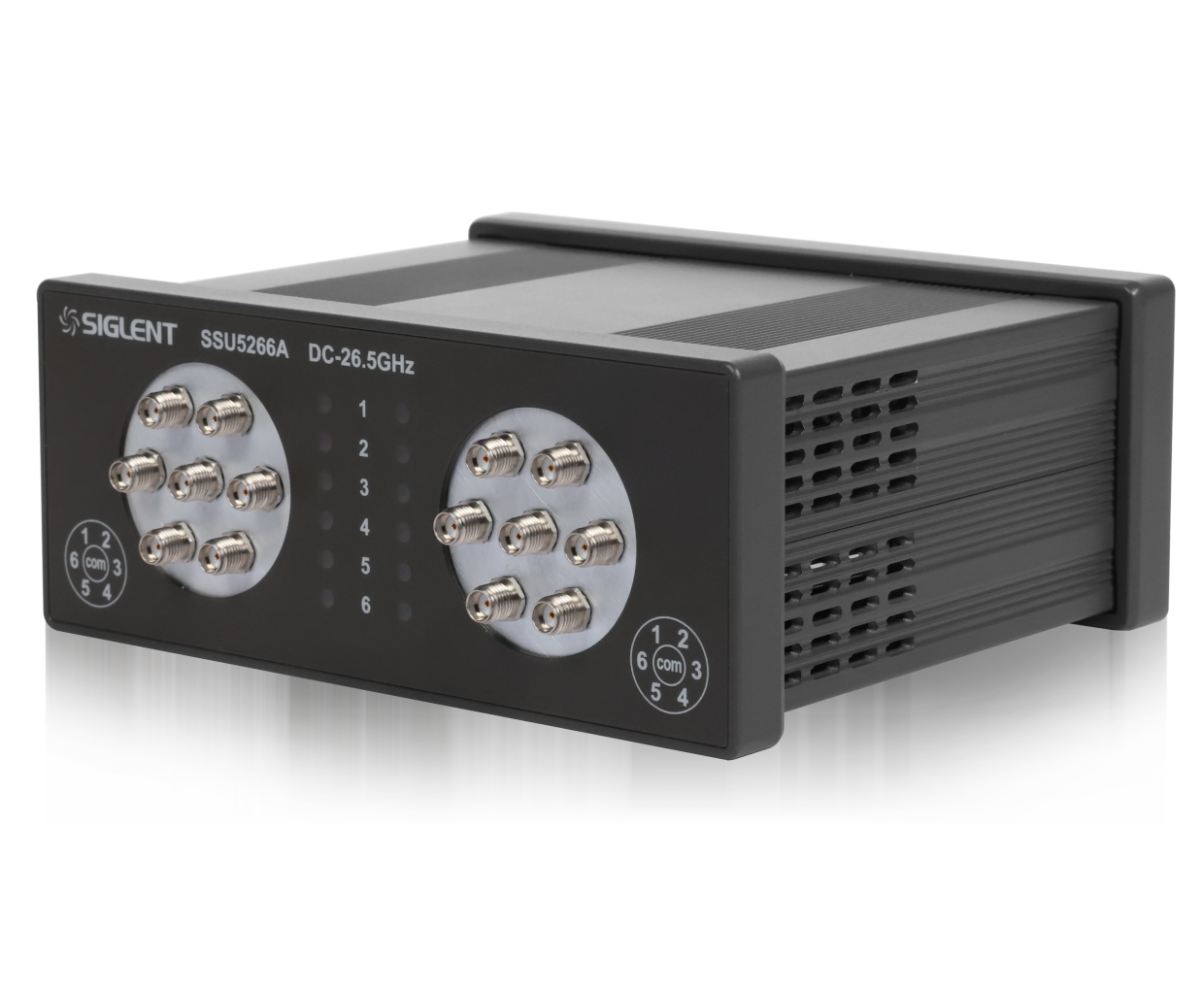

SSU5266A
DC - 26.5 GHz
2
SP6T
SMA female
SSU5501A
DC – 50 GHz
1
SPDT
2.4mm female
SSU5502A
DC – 50 GHz
2
SPDT
2.4mm female
SSU5503A
DC – 50 GHz
3
SPDT
2.4mm female
SSU5504A
DC – 50 GHz
4
SPDT
2.4mm female
