SSA3000X-R 实时频谱分析仪
主要特性
- 频率范围从9 kHz ~ 7.5 GHz
- 最高实时分析带宽40 MHz
- 100% POI 最短信号持续时间 7.2 us
- 频谱图采集量50000 帧
- 显示平均噪声电平 DANL -165 dBm/Hz （典型值）
- 相位噪声< -98 dBc/Hz（1 GHz，偏移 10 kHz，典型值）
- 标配矢量网络分析VNA功能以及DTF功能
×

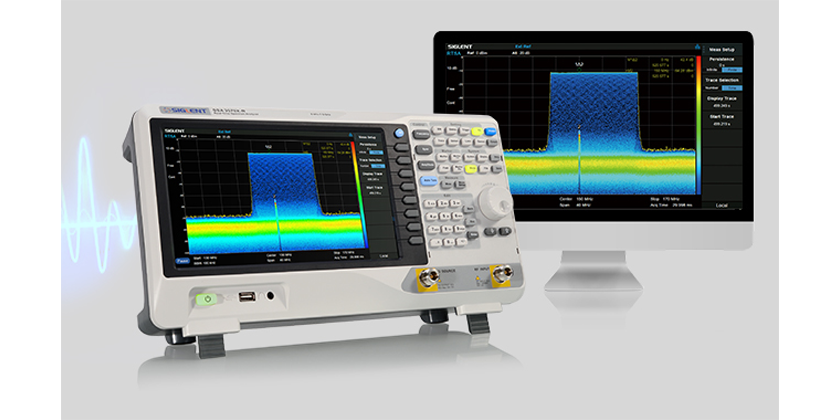

性能优异的实时频谱分析仪
SSA3000X-R系列实时频谱分析仪是具有多种功能的射频测量仪器，采用成熟﷽的射频和数字中频处理技术，性能出色，体积小巧，操作便捷，各𝐆项指标均达到了同类产品的国际领先水平，是一款性能优异的实时频谱分析仪。
· 频率范围9 kHz&n🔥bsp;到3🥃.2 GHz/5.0 GHz/7.5 GHz，最小分辨率带宽1 Hz
· 显示平均噪声电平低于-165 dBm/Hz，全幅度精度优于0.7 dB
· 标配前置放大器，跟踪源，远程控制指令集，EasySpectrum上位机软件
· 选配传输响应，驻波比测量，信号功率测量，EMI预兼容测试
· 频率范围9 kHz&n🔥bsp;到3🥃.2 GHz/5.0 GHz/7.5 GHz，最小分辨率带宽1 Hz
· 显示平均噪声电平低于-165 dBm/Hz，全幅度精度优于0.7 dB
· 标配前置放大器，跟踪源，远程控制指令集，EasySpectrum上位机软件
· 选配传输响应，驻波比测量，信号功率测量，EMI预兼容测试
性能优异的实时频谱分析仪
SSA3000X-R系列实时频谱分析仪是具有多种功能的射频测量仪器，采🌊用成熟的射频和数字中频处理技术，性能出色，体积小巧，操作便捷，各项指标均达到了同类产品的国际领先水平，是一款性能优异的实时频谱分析仪。
· 频率范围9 kHz 到3.2 GHz/🔥5.0 GHz/7.5 GHz，最小分辨率带宽1 Hz
· 显示平均噪声电平低于-165 dBm/Hz，全幅度精度优于0.7 dB
· 标配前置放大器，跟踪源，远程控制指令集，EasySpectrum上位机软件
· 选配传输响应，驻波比测量，信号功率测量，EMI预兼容测试
· 频率范围9 kHz 到3.2 GHz/🔥5.0 GHz/7.5 GHz，最小分辨率带宽1 Hz
· 显示平均噪声电平低于-165 dBm/Hz，全幅度精度优于0.7 dB
· 标配前置放大器，跟踪源，远程控制指令集，EasySpectrum上位机软件
· 选配传输响应，驻波比测量，信号功率测量，EMI预兼容测试

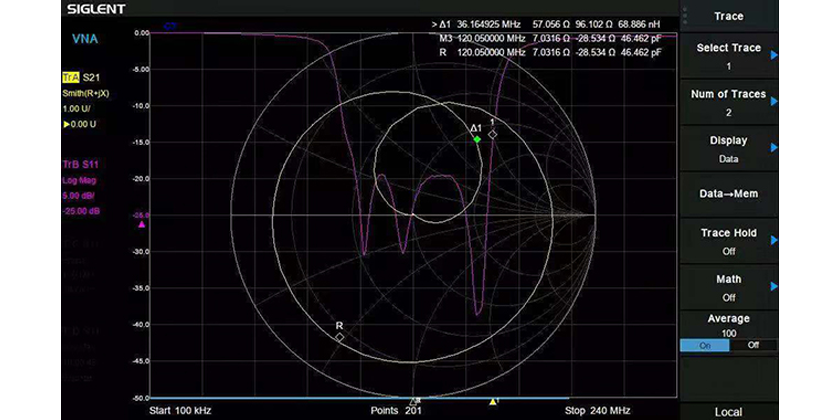

矢量网络分析
频率范围从最低100 kHz到最高7.5 GHz：
· 矢量网络分析，支持幅度和相位响应同时测量，矢量S11和S21参数同时测量；
· 单端口方向40 dB，传输动态范围超过70 dB，支持端口扩展和可配的速度系数；
· 显示反射/传输系数，回波/插入损耗，相位，群时延，驻波比，Smith圆图，极坐标圆图等多种格式；
· DTF电缆和天线测量，基于网络分析时域测量的电缆和天线参数测量分析，可完成电缆故障点定位，阻抗分析等功能；
· 配置3.5G范围N型OSL机械校准件；
· 矢量网络分析，支持幅度和相位响应同时测量，矢量S11和S21参数同时测量；
· 单端口方向40 dB，传输动态范围超过70 dB，支持端口扩展和可配的速度系数；
· 显示反射/传输系数，回波/插入损耗，相位，群时延，驻波比，Smith圆图，极坐标圆图等多种格式；
· DTF电缆和天线测量，基于网络分析时域测量的电缆和天线参数测量分析，可完成电缆故障点定位，阻抗分析等功能；
· 配置3.5G范围N型OSL机械校准件；
矢量网络分析
频率范围从最低100 kHz到最高7.5 GHz：
· 矢量网络分析，支持幅度和相位响应同时测量，矢量S11和S21参数同时测量；
· 单端口方向40 dB，传输动态范围超过70 dB，支持端口扩展和可配的速度系数；
· 显示反射/传输系数，回波/插入损耗，相位，群时延，驻波比，Smith圆图，极坐标圆图等多种格式；
· DTF电缆和天线测量，基于网络分析时域测量的电缆和天线参数测量分析，可完成电缆故障点定位，阻抗分析等功能；
· 配置3.5G范围N型OSL机械校准件；
· 矢量网络分析，支持幅度和相位响应同时测量，矢量S11和S21参数同时测量；
· 单端口方向40 dB，传输动态范围超过70 dB，支持端口扩展和可配的速度系数；
· 显示反射/传输系数，回波/插入损耗，相位，群时延，驻波比，Smith圆图，极坐标圆图等多种格式；
· DTF电缆和天线测量，基于网络分析时域测量的电缆和天线参数测量分析，可完成电缆故障点定位，阻抗分析等功能；
· 配置3.5G范围N型OSL机械校准件；

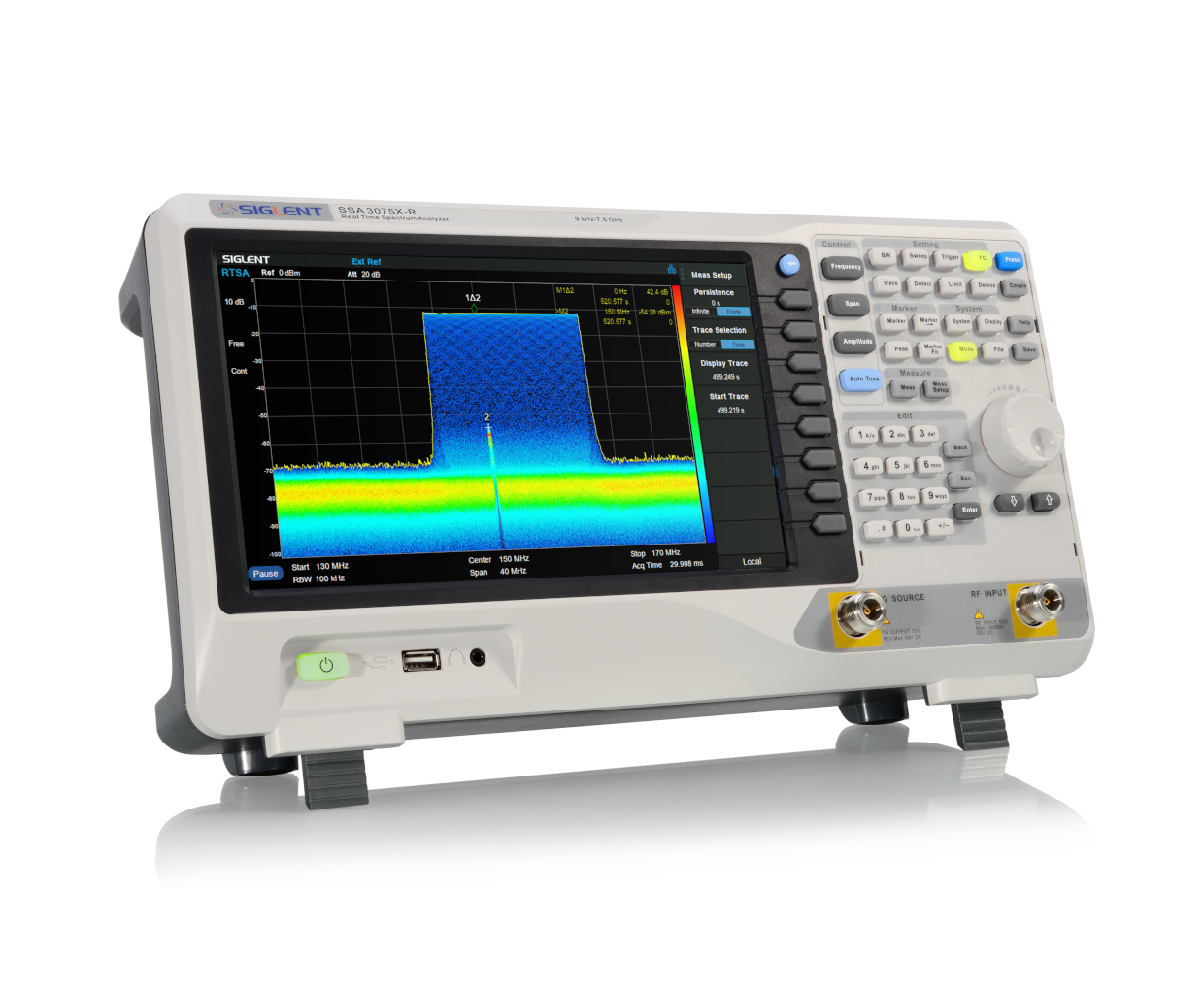

高速稳定的实时频谱采集、分析、显示
SSA3000X-R实时频谱分析仪可设定频率模板触发功能，无缝采集分✱析被测信号（带宽信号），适用于观测分析小信号和跳频信号。
· 可选实时分析带宽：标配25 MHz，选配40 MHz
· 丰富的显示功能：提供光谱图、概率密度谱和时间功率等多种显示方式
· 可设定的频率模板触发功能
· 丰富的应用领域：无线连接和ꦯ移动通信测量，宽带信号捕获与分析，通信和微波实验课程，电磁兼容测试，天线和电缆测量等
· 可选实时分析带宽：标配25 MHz，选配40 MHz
· 丰富的显示功能：提供光谱图、概率密度谱和时间功率等多种显示方式
· 可设定的频率模板触发功能
· 丰富的应用领域：无线连接和ꦯ移动通信测量，宽带信号捕获与分析，通信和微波实验课程，电磁兼容测试，天线和电缆测量等
高速稳定的实时频谱采集、分析、显示
SSA3000X-R实时频谱分析仪可设定频率模板触发功能，无缝采集分析被测信号（带宽🐲信号），适用于观测分析小信号和跳频信号。
· 可选实时分析带宽：标配25 MHz，选配40 MHz
· 丰富的显示功能：提供光谱图、概率密度谱和时间功率等多种显示方式
· 可设定的频率模板触发功能
· 丰富的应用领域：无线连接和移动通信测量，宽带信号捕获与分析，通信和微波𒁃实验课程，电磁兼容测试，天线和电缆测量等
· 可选实时分析带宽：标配25 MHz，选配40 MHz
· 丰富的显示功能：提供光谱图、概率密度谱和时间功率等多种显示方式
· 可设定的频率模板触发功能
· 丰富的应用领域：无线连接和移动通信测量，宽带信号捕获与分析，通信和微波𒁃实验课程，电磁兼容测试，天线和电缆测量等

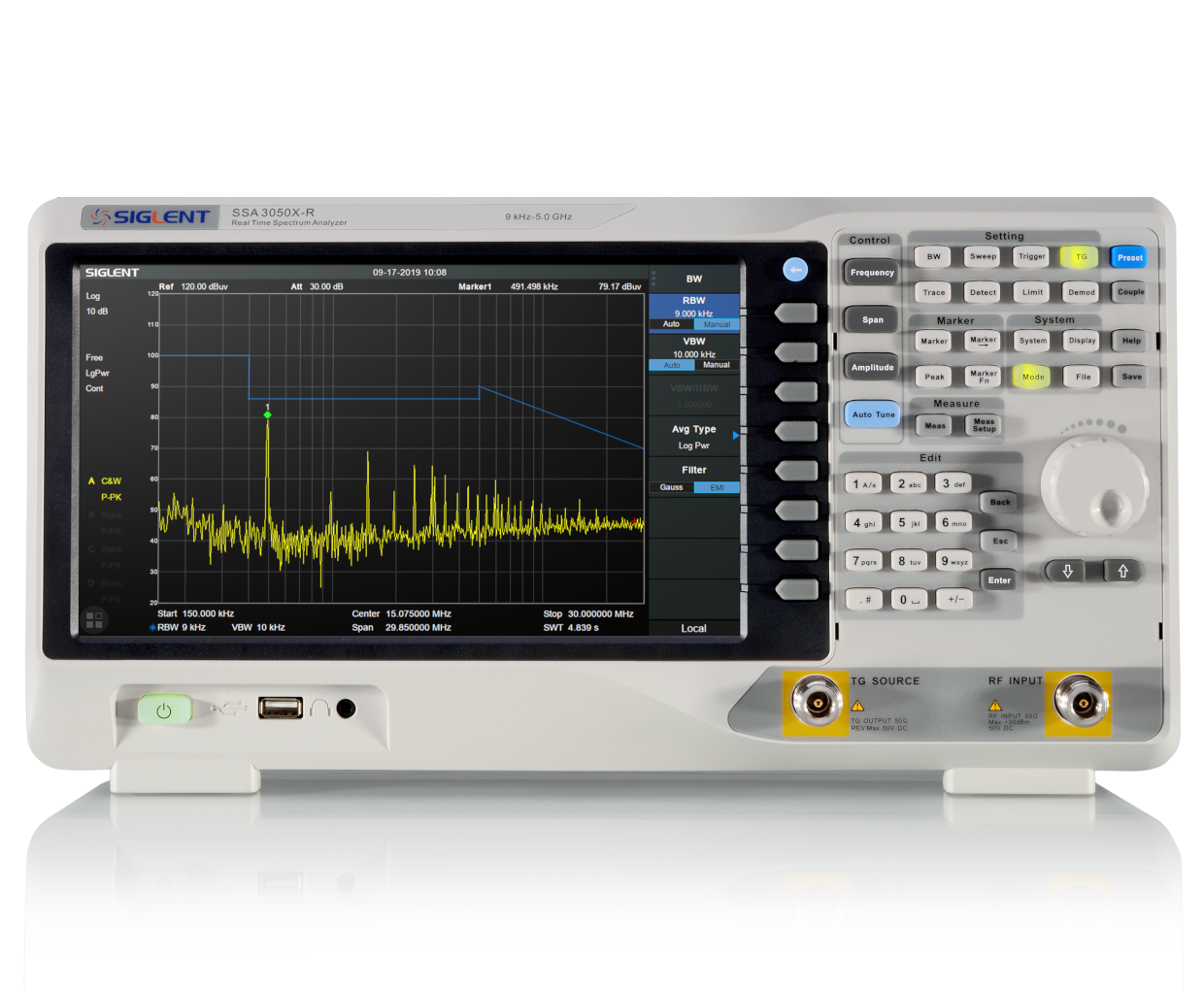

丰富的测量功能
SSA3000X-R具备多种测量模式，满足不同的测试需求：
· 频谱分析模式：最小1 Hz的分辨率带宽和低至-165 dBm/Hz的显示平均噪声电平
· 实时频谱模式：支持Density，3D，Spectro🔴gram，PvT等多种显示方式，多维度观察复杂瞬变信号

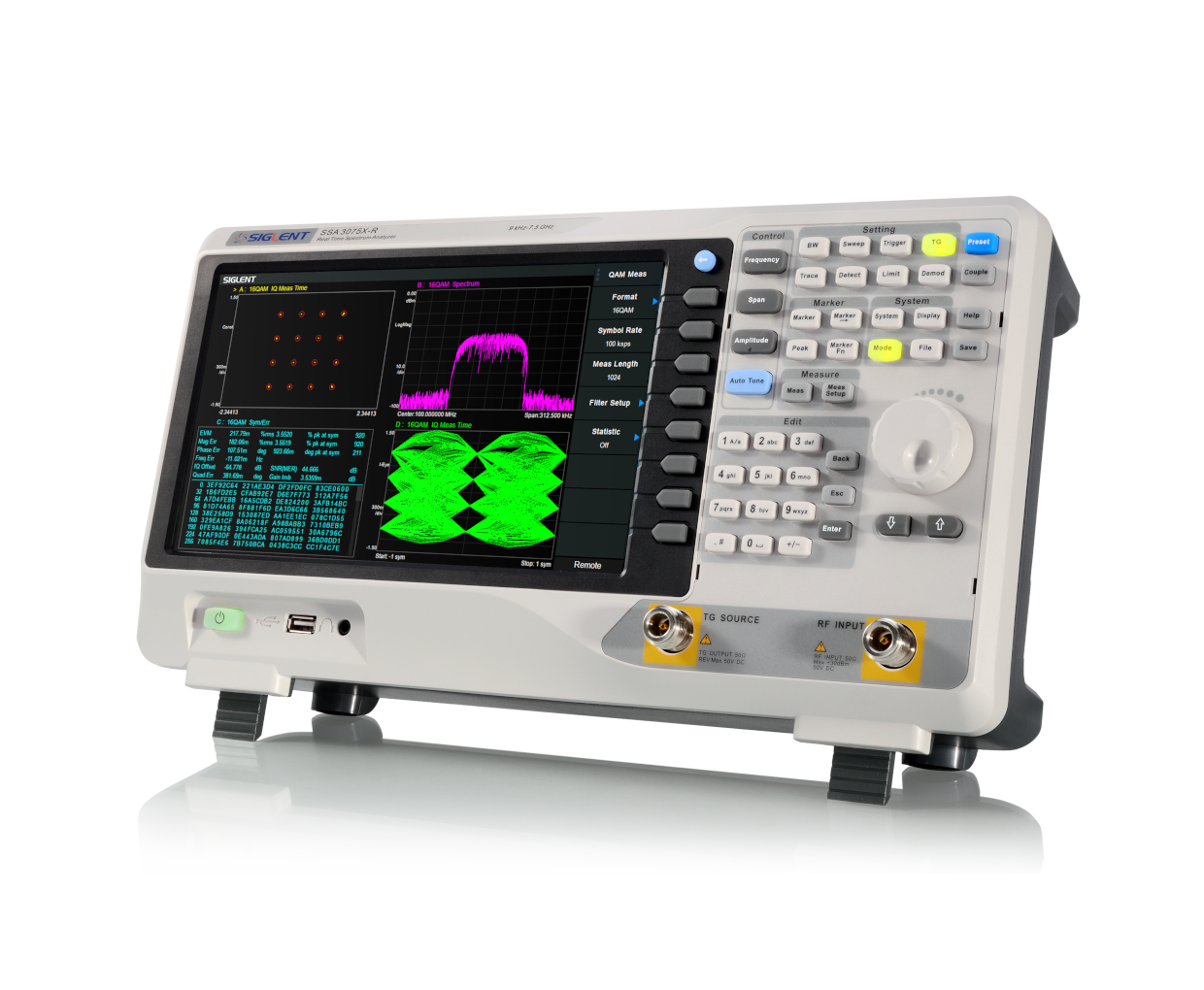

· 调制分析模式：支持AM/FM，ASK/FSK/PSK/MSK/QAM测量分析
· 反射驻波测量：使用外置电桥实现S11电压驻波比测量，调试天线端口匹配
· EMI预兼容测试：标配对数频率轴和限制线，可选配EMI滤波器和准峰值检波器
· 频谱分析模式：最小1 Hz的分辨率带宽和低至-165 dBm/Hz的显示平均噪声电平
· 实时频谱模式：支持Density，3D，Spectro🔴gram，PvT等多种显示方式，多维度观察复杂瞬变信号
· 调制分析模式：支持AM/FM，ASK/FSK/PSK/MSK/QAM测量分析
· 反射驻波测量：使用外置电桥实现S11电压驻波比测量，调试天线端口匹配
· EMI预兼容测试：标配对数频率轴和限制线，可选配EMI滤波器和准峰值检波器
丰富的测量功能
SSA3000X-R具备多种测量模式，满足不同的测试需求：
· 频谱分析模式：最小1 Hz的分辨率带宽和低至-165 dBm/Hz的显示平均噪声电平
· 实时频谱模式：支持Density，3D，Spectro💃gram，PvT等多种显示方式，多维度观察复杂瞬变信号
· 调制分析模式：支持AM/FM，ASK/FSK/PSK/MSK/QAM测量分析
· 反射驻波测量：使用外置电桥实现S11电压驻波比测量，调试天线端口匹配
· EMI预兼容测试：标配对数频率轴和限制线，可选配EMI滤波器和准峰值检波器
· 频谱分析模式：最小1 Hz的分辨率带宽和低至-165 dBm/Hz的显示平均噪声电平
· 实时频谱模式：支持Density，3D，Spectro💃gram，PvT等多种显示方式，多维度观察复杂瞬变信号
· 调制分析模式：支持AM/FM，ASK/FSK/PSK/MSK/QAM测量分析
· 反射驻波测量：使用外置电桥实现S11电压驻波比测量，调试天线端口匹配
· EMI预兼容测试：标配对数频率轴和限制线，可选配EMI滤波器和准峰值检波器
规格参数
| 测量频率范围 | SSA3032X-R：9 kHz~3.2 GHz SSA3050X-R：9 kHz~5.0 GHz SSA3075X-R：9 kHz~7.5 GHz |
| 分辨率带宽 | SSA3032X-R：1 Hz~3 MHz SSA3050X-R：1 Hz~3 MHz SSA3075X-R：1 Hz~3 MHz |
| 显示平均噪声电平 | SSA3032X-R：-165 dBm/Hz SSA3050X-R：-165 dBm/Hz SSA3075X-R：-165 dBm/Hz |
| 单边带相位噪声 | <-98 dBc/Hz@1 GHz，10 kHz offset，典型值 |
| 跟踪源（标配） | SSA3032X-R：100 kHz~3.2 GHz SSA3050X-R：100 kHz~5.0 GHz SSA3075X-R：100 kHz~7.5 GHz |
| 实时分析带宽 | 25 MHz（标配），40 MHz（选配） |
| 幅度准确度 | < 0.7 dB |
| 实时频谱视图 | 概率密度谱，瀑布图，3D频谱，时间功率谱 |
| 高级测量功能（选配） | CHP， ACPR， OBW， CNR， Harmonic， TOI， Monitor |
| 型号调制分析（选配） | AM， FM， ASK， FSK， MSK， PSK， QAM |
| 电磁兼容测试（选配） | EMI Filter and Quasi-Peak Detec🎃tor， Log Scale and Limit Line |

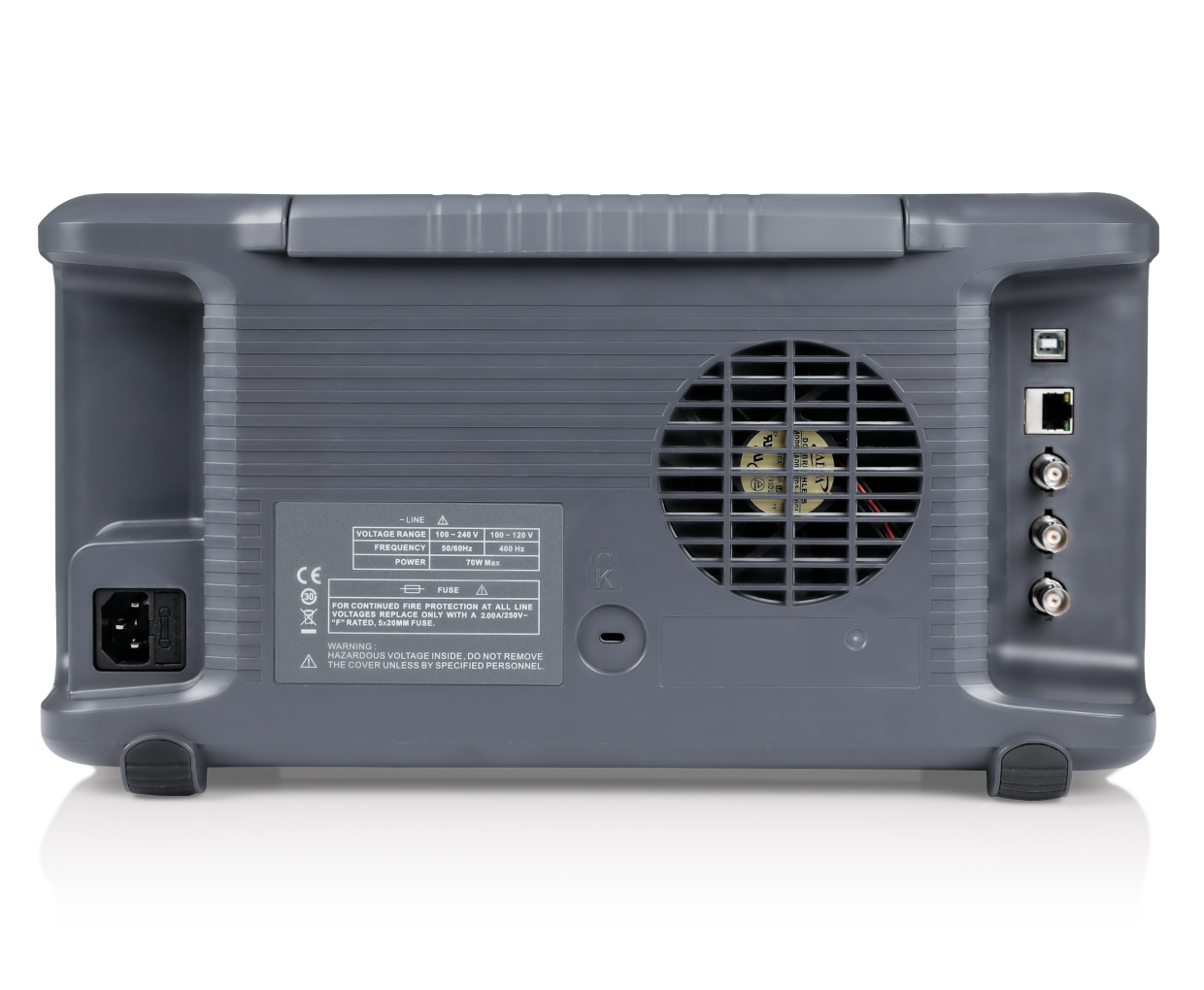

| 通信接口 | LAN， USB Device， USB Host(USB-GPIB) |
| 远程控制能力 | SCPI/Labview/IVI ba♏sed on USB-TMC/VXI-11/Soc🍌ket/Telnet |
| 选远程控制器 | NI-MAX， Web Browღser， Easy Spectrum🦋 software， File Explorer |
| 显示 | 10.1 英寸（1024x600）显示屏，支持鼠标和键盘 |
型号
频率范围
实时分析带宽
分辨率带宽（RBW）
相位噪声(典型值)
显示平均噪声电平（DANL）
跟踪发生器
含税价
SSA3032X-R
9 kHz ~ 3.2 GHz
25 MHz，40 MHz
1 Hz ~ 3 MHz
<-98 dBc/Hz
-165 dBm/Hz
100 kHz ~ 3.2 GHz
￥43,880
SSA3050X-R
9 kHz ~ 5.0 GHz
25 MHz, 40 MHz
1 Hz ~ 3 MHz
<-98 dBc/Hz
-165 dBm/Hz
100 kHz ~ 5.0 GHz
￥59,880
SSA3075X-R
9 kHz ~ 7.5 GHz
25 MHz, 40 MHz
1 Hz ~ 3 MHz
<-98 dBc/Hz
-165 dBm/Hz
100 kHz ~ 7.5 GHz
￥88,880
