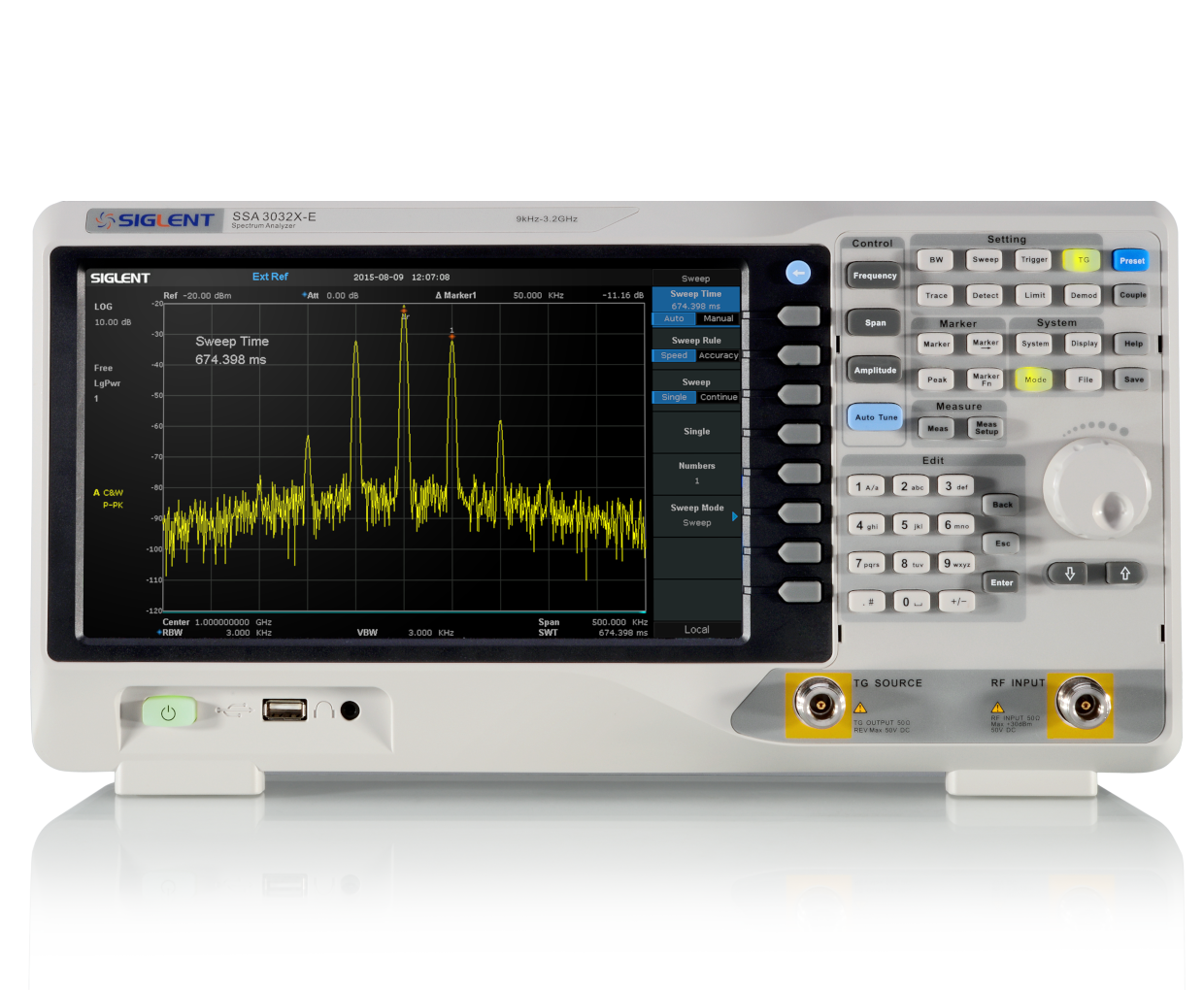

SSA3000X/X-E系列频谱分析仪
主要特性
- 频率范围从9 kHz ~ 3.2 GHz
- 显示平均噪声电平 DANL -161 dBm/Hz （典型值）
- 相位噪声< -98 dBc/Hz（1 GHz，偏移 10 kHz，典型值）
- 全幅度精度<0.7 dB
- 最小分辨率带宽（RBW）1 Hz
×

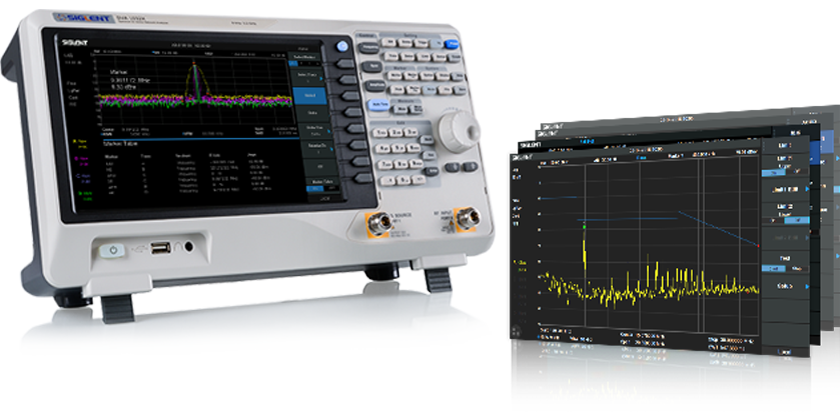

性能优异的经济型频谱分析仪
SSA3000X是云顶国际科技历时三年打造的产品，采用成熟的射频和数字中频处理技术，功能多样，性能出色，体积小巧，操作便捷，各项指标均达到了同类产品的国际领先水平，是一款性能优异的经济型频谱分析仪。
· 带宽9 kHz 到2.1 GHz/3.2 GHz，最小分辨率带宽1 Hz
· 显示平均噪声电平低于-161 dBm/Hz，全幅度精度优于0.7 dB
· 标配前置放大器，远程控制指令集，EasySpectrum上位机软件
· 选配跟踪信号源，传输响应，驻波比测量，信号功率测量，EMI预兼容测试
· 带宽9 kHz 到2.1 GHz/3.2 GHz，最小分辨率带宽1 Hz
· 显示平均噪声电平低于-161 dBm/Hz，全幅度精度优于0.7 dB
· 标配前置放大器，远程控制指令集，EasySpectrum上位机软件
· 选配跟踪信号源，传输响应，驻波比测量，信号功率测量，EMI预兼容测试
性能优异的经济型频谱分析仪
SSA3000X是云顶国际科技历时三年打造的产品，采用成熟的射频和数字中频处理技术，功能多样，性能出色，体积小巧，操作便捷，各项指标均达到了同类产品的国际领先水平，是一款性能优异的经济型频谱分析仪。
· 带宽9 kHz 到2.1 GHz/3.2 GHz，最小分辨率带宽1 Hz
· 显示平均噪声电平低于-161 dBm/Hz，全幅度精度优于0.7 dB
· 标配前置放大器，远程控制指令集，EasySpectrum上位机软件
· 选配跟踪信号源，传输响应，驻波比测量，信号功率测量，EMI预兼容测试
· 带宽9 kHz 到2.1 GHz/3.2 GHz，最小分辨率带宽1 Hz
· 显示平均噪声电平低于-161 dBm/Hz，全幅度精度优于0.7 dB
· 标配前置放大器，远程控制指令集，EasySpectrum上位机软件
· 选配跟踪信号源，传输响应，驻波比测量，信号功率测量，EMI预兼容测试

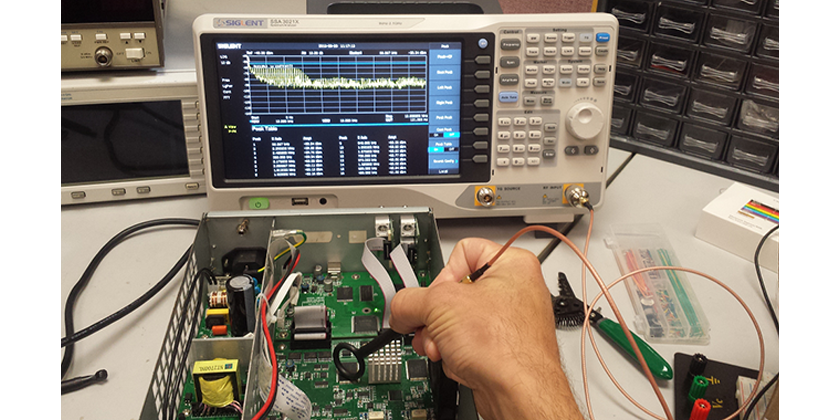

低成本的EMI预兼容测试方案
在EMI诊断和EMI预兼容测试方面有丰富的功能和附件支持，包括：
· 测试补偿Correction，针对探头，天线，LISN，电缆的频响补偿功能
· 限制线判断Limit，加载EMI国际标准限制线，或用户自定义限制线
· 符合CISPR 16的EMI滤波器和准峰值检波器，可配置准峰值的测量驻留时间
· 提供SRF5030T近场探头套装，针对空间辐射，线缆， PCB等查找干扰源
· 提供SEM5040A人工电源网络，适用于单相设备传导骚扰电压测量
· EasySpectrum上位机软件，支持完整的EMI预兼容测试自动化实施流程
· 上位机软件也支持全流程的文件配置，方便工程管理
· 测试补偿Correction，针对探头，天线，LISN，电缆的频响补偿功能
· 限制线判断Limit，加载EMI国际标准限制线，或用户自定义限制线
· 符合CISPR 16的EMI滤波器和准峰值检波器，可配置准峰值的测量驻留时间
· 提供SRF5030T近场探头套装，针对空间辐射，线缆， PCB等查找干扰源
· 提供SEM5040A人工电源网络，适用于单相设备传导骚扰电压测量
· EasySpectrum上位机软件，支持完整的EMI预兼容测试自动化实施流程
· 上位机软件也支持全流程的文件配置，方便工程管理
低成本的EMI预兼容测试方案
在EMI诊断和EMI预兼容测试方面有丰富的功能和附件支持，包括：
· 测试补偿Correction，针对探头，天线，LISN，电缆的频响补偿功能
· 限制线判断Limit，加载EMI国际标准限制线，或用户自定义限制线
· 符合CISPR 16的EMI滤波器和准峰值检波器，可配置准峰值的测量驻留时间
· 提供SRF5030T近场探头套装，针对空间辐射，线缆， PCB等查找干扰源
· 提供SEM5040A人工电源网络，适用于单相设备传导骚扰电压测量
· EasySpectrum上位机软件，支持完整的EMI预兼容测试自动化实施流程
· 上位机软件也支持全流程的文件配置，方便工程管理
· 测试补偿Correction，针对探头，天线，LISN，电缆的频响补偿功能
· 限制线判断Limit，加载EMI国际标准限制线，或用户自定义限制线
· 符合CISPR 16的EMI滤波器和准峰值检波器，可配置准峰值的测量驻留时间
· 提供SRF5030T近场探头套装，针对空间辐射，线缆， PCB等查找干扰源
· 提供SEM5040A人工电源网络，适用于单相设备传导骚扰电压测量
· EasySpectrum上位机软件，支持完整的EMI预兼容测试自动化实施流程
· 上位机软件也支持全流程的文件配置，方便工程管理

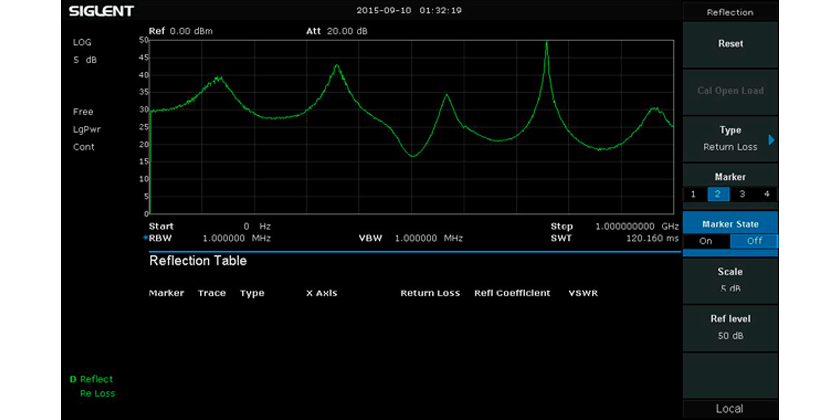

驻波比和传输响应测量
SSA3000X可作为网络分析仪使用：
· 配合跟踪信号源，可测量滤波器传输响应，线缆插损
· 配合跟踪信号源和外置定向耦合器(RB3X20)，可测量天线和电缆驻波比VSWR，回波损耗Return Loss
· 配合跟踪信号源，可测量滤波器传输响应，线缆插损
· 配合跟踪信号源和外置定向耦合器(RB3X20)，可测量天线和电缆驻波比VSWR，回波损耗Return Loss
驻波比和传输响应测量
SSA3000X可作为网络分析仪使用：
· 配合跟踪信号源，可测量滤波器传输响应，线缆插损
· 配合跟踪信号源和外置定向耦合器(RB3X20)，可测量天线和电缆驻波比VSWR，回波损耗Return Loss
· 配合跟踪信号源，可测量滤波器传输响应，线缆插损
· 配合跟踪信号源和外置定向耦合器(RB3X20)，可测量天线和电缆驻波比VSWR，回波损耗Return Loss

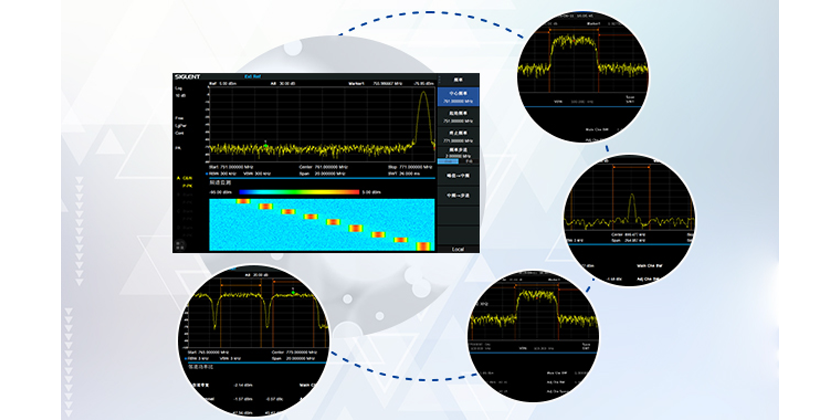

信号功率测量：精确
具备丰富的无线通信信号功率测量功能：
· 信道功率 (CHP, Channel Power)，
· 邻道功率比 (ACPR, Adjacent Channel Power Ratio)，
· 占用带宽 (OBW, Occupied Bandwidth)，
· 时域功率 (T-Power, Time Domain Power)，
· 三阶交调分析 (TOI, Third-Order Intercept)，
· 频谱监测瀑布图 (Spectrum Monitor)
· 信道功率 (CHP, Channel Power)，
· 邻道功率比 (ACPR, Adjacent Channel Power Ratio)，
· 占用带宽 (OBW, Occupied Bandwidth)，
· 时域功率 (T-Power, Time Domain Power)，
· 三阶交调分析 (TOI, Third-Order Intercept)，
· 频谱监测瀑布图 (Spectrum Monitor)
信号功率测量：精确
具备丰富的无线通信信号功率测量功能：
· 信道功率 (CHP, Channel Power)，
· 邻道功率比 (ACPR, Adjacent Channel Power Ratio)，
· 占用带宽 (OBW, Occupied Bandwidth)，
· 时域功率 (T-Power, Time Domain Power)，
· 三阶交调分析 (TOI, Third-Order Intercept)，
· 频谱监测瀑布图 (Spectrum Monitor)
· 信道功率 (CHP, Channel Power)，
· 邻道功率比 (ACPR, Adjacent Channel Power Ratio)，
· 占用带宽 (OBW, Occupied Bandwidth)，
· 时域功率 (T-Power, Time Domain Power)，
· 三阶交调分析 (TOI, Third-Order Intercept)，
· 频谱监测瀑布图 (Spectrum Monitor)
规格参数
| 测量频率范围 | SSA3032X：9 kHz~3.2 GHz SSA3021X：9 kHz~2.1 GHz SSA3032X-E：9 kHz~3.2 GHz |
| 分辨率带宽 | SSA3032X：1 Hz~1 MHz SSA3021X：1 Hz~1 MHz SSA3032X-E：10 Hz~1 MHz |
| 显示平均噪声电平 | SSA3032X：~161 dBm/Hz，归一化典型值 SSA3021X：~161 dBm/Hz，归一化典型值 SSA3032X-E：~158 dBm/Hz |
| 相位噪声 | <-98 dBc/Hz@1 GHz，10 kHz offset，典型值 |
| 跟踪源 | SSA3032X：100 kHz~3.2 GHz SSA3021X：100 kHz~2.1 GHz SSA3032X-E：100 kHz~3.2 GHz |
| 全幅度精度 | SSA3032X：< 0.7 dB SSA3021X：< 0.7 dB SSA3032X-E：< 0.9 dB |
| 标配功能 | 前置放大器 |
| 选配功能 | TG测量软件 高级测量套件 EMI测量选件 反射测量选件 |
| 显示 | 10.1 英寸（1024x600）显示屏 |
型号
频率范围
矢量网络分析范围
分辨率带宽（RBW）
相位噪声(典型值)
显示平均噪声电平（DANL）
跟踪源
含税价
SSA3032X（停产）
9 kHz ~ 3.2 GHz
1 Hz ~ 1 MHz
< -98 dBc/Hz@ 1 GHz, 10 kHz offset
-161 dBm/Hz，归一化典型值
￥ 42,280
SSA3021X（停产）
9 kHz ~ 2.1 GHz
1 Hz ~ 1 MHz
< -98 dBc/Hz@ 1 GHz, 10 kHz offset
-161 dBm/Hz，归一化典型值
￥ 14,680
SSA3032X-E（停产）
9 kHz ~ 3.2 GHz
10 Hz~1 MHz
<-98 dBc/Hz@1 GHz，10 kHz offset
-158 dBm/Hz，归一化典型值
￥ 16,680
