SSA1000X系列频谱分析仪
主要特性
- 频率范围从9 kHz ~ 1.5 GHz
- 显示平均噪声电平 DANL -155 dBm/Hz （典型值）
- 相位噪声< -99 dBc/Hz（1 GHz，偏移 10 kHz，典型值）
- 全幅度精度<1.2 dB
- 最小分辨率带宽（RBW）1 Hz
×

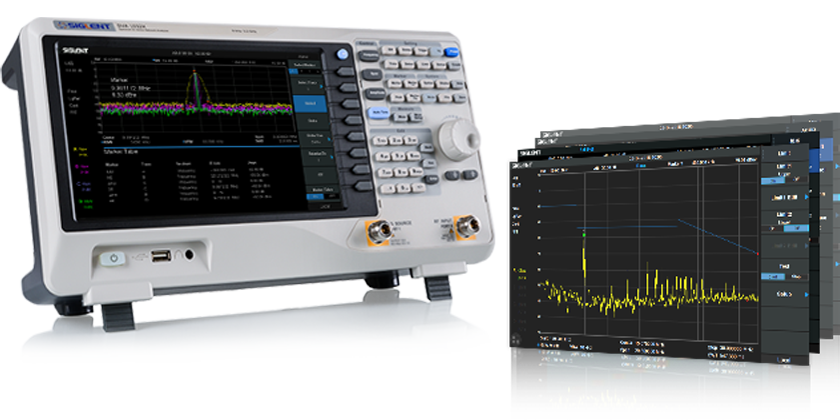

超乎想象的入门级频谱分析仪
SSA1000X作为云顶国际科技频谱分析仪入门级产品，延续了SSA3000X系列成熟的射频和数字中频处理技术，功能多样，性能出色，体积小巧，操作便捷，各项指标均达到了同类产品的国际领先水平，同时价格在同级别产品中也颇具竞争力。
· 扫宽9 kHz 到1.5 GHz，最小分辨率带宽1 Hz
· 显示平均噪声电平低于-155 dBm/Hz，全幅度精度优于0.7 dB，相位噪声低于-98 dBc/Hz
· 标配前置放大器，远程控制指令集，EasySpectrum上位机软件
· 选配跟踪信号源，传输响应测量功能，驻波比测量功能，信号功率测量功能，EMI预兼容测试功能
· 扫宽9 kHz 到1.5 GHz，最小分辨率带宽1 Hz
· 显示平均噪声电平低于-155 dBm/Hz，全幅度精度优于0.7 dB，相位噪声低于-98 dBc/Hz
· 标配前置放大器，远程控制指令集，EasySpectrum上位机软件
· 选配跟踪信号源，传输响应测量功能，驻波比测量功能，信号功率测量功能，EMI预兼容测试功能
超乎想象的入门级频谱分析仪
SSA1000X作为云顶国际科技频谱分析仪入门级产品，延续了SSA3000X系列成熟的射频和数字中频处理技术，功能多样，性能出色，体积小巧，操作便捷，各项指标均达到了同类产品的国际领先水平，同时价格在同级别产品中也颇具竞争力。
· 扫宽9 kHz 到1.5 GHz，最小分辨率带宽1 Hz
· 显示平均噪声电平低于-155 dBm/Hz，全幅度精度优于0.7 dB，相位噪声低于-98 dBc/Hz
· 标配前置放大器，远程控制指令集，EasySpectrum上位机软件
· 选配跟踪信号源，传输响应测量功能，驻波比测量功能，信号功率测量功能，EMI预兼容测试功能
· 扫宽9 kHz 到1.5 GHz，最小分辨率带宽1 Hz
· 显示平均噪声电平低于-155 dBm/Hz，全幅度精度优于0.7 dB，相位噪声低于-98 dBc/Hz
· 标配前置放大器，远程控制指令集，EasySpectrum上位机软件
· 选配跟踪信号源，传输响应测量功能，驻波比测量功能，信号功率测量功能，EMI预兼容测试功能

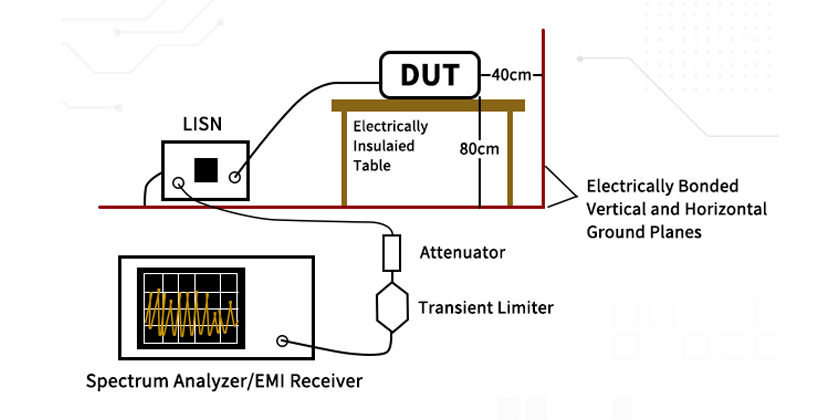

低成本的EMI预兼容测试方案
在EMI诊断和EMI预兼容测试方面有丰富的功能和附件支持，包括：
· 测试补偿Correction，针对探头，天线，LISN，电缆的频响补偿功能
· 限制线判断Limit，加载EMI国际标准限制线，或用户自定义限制线
· 符合CISPR 16的EMI滤波器和准峰值检波器，可配置准峰值的测量驻留时间
· 提供SRF5030T近场探头套装，针对空间辐射，线缆，PCB等查找干扰源
· 提供SEM5040A人工电源网络，可进行单相设备传导骚扰电压测量
· EasySpectrum上位机软件，支持完整的EMI预兼容测试自动化实施流程
· 测试补偿Correction，针对探头，天线，LISN，电缆的频响补偿功能
· 限制线判断Limit，加载EMI国际标准限制线，或用户自定义限制线
· 符合CISPR 16的EMI滤波器和准峰值检波器，可配置准峰值的测量驻留时间
· 提供SRF5030T近场探头套装，针对空间辐射，线缆，PCB等查找干扰源
· 提供SEM5040A人工电源网络，可进行单相设备传导骚扰电压测量
· EasySpectrum上位机软件，支持完整的EMI预兼容测试自动化实施流程
低成本的EMI预兼容测试方案
在EMI诊断和EMI预兼容测试方面有丰富的功能和附件支持，包括：
· 测试补偿Correction，针对探头，天线，LISN，电缆的频响补偿功能
· 限制线判断Limit，加载EMI国际标准限制线，或用户自定义限制线
· 符合CISPR 16的EMI滤波器和准峰值检波器，可配置准峰值的测量驻留时间
· 提供SRF5030T近场探头套装，针对空间辐射，线缆，PCB等查找干扰源
· 提供SEM5040A人工电源网络，可进行单相设备传导骚扰电压测量
· EasySpectrum上位机软件，支持完整的EMI预兼容测试自动化实施流程
· 测试补偿Correction，针对探头，天线，LISN，电缆的频响补偿功能
· 限制线判断Limit，加载EMI国际标准限制线，或用户自定义限制线
· 符合CISPR 16的EMI滤波器和准峰值检波器，可配置准峰值的测量驻留时间
· 提供SRF5030T近场探头套装，针对空间辐射，线缆，PCB等查找干扰源
· 提供SEM5040A人工电源网络，可进行单相设备传导骚扰电压测量
· EasySpectrum上位机软件，支持完整的EMI预兼容测试自动化实施流程

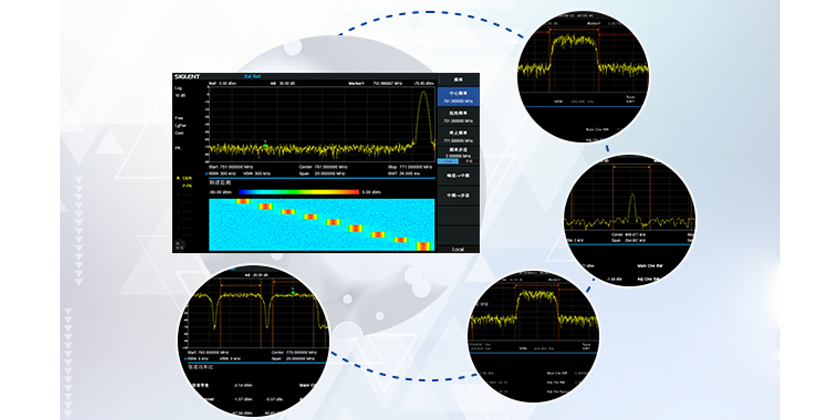

信号功率测量
具备丰富的无线通信信号功率测量功能：
· 信道功率(CHP, Channel Power)，
· 邻道功率比(ACPR, Adjacent Channel Power Ratio)，
· 占用带宽(OBW, Occupied Bandwidth)，
· 时域功率(T-Power, Time Domain Power)，
· 三阶交调分析(TOI, Third-Order Intercept)，
· 频谱监测瀑布图(Spectrum Monitor)
· 信道功率(CHP, Channel Power)，
· 邻道功率比(ACPR, Adjacent Channel Power Ratio)，
· 占用带宽(OBW, Occupied Bandwidth)，
· 时域功率(T-Power, Time Domain Power)，
· 三阶交调分析(TOI, Third-Order Intercept)，
· 频谱监测瀑布图(Spectrum Monitor)
信号功率测量
具备丰富的无线通信信号功率测量功能：
· 信道功率(CHP, Channel Power)，
· 邻道功率比(ACPR, Adjacent Channel Power Ratio)，
· 占用带宽(OBW, Occupied Bandwidth)，
· 时域功率(T-Power, Time Domain Power)，
· 三阶交调分析(TOI, Third-Order Intercept)，
· 频谱监测瀑布图(Spectrum Monitor)
· 信道功率(CHP, Channel Power)，
· 邻道功率比(ACPR, Adjacent Channel Power Ratio)，
· 占用带宽(OBW, Occupied Bandwidth)，
· 时域功率(T-Power, Time Domain Power)，
· 三阶交调分析(TOI, Third-Order Intercept)，
· 频谱监测瀑布图(Spectrum Monitor)
规格参数
| 测量频率范围 | SSA1015X：9 kHz~1.5 GHz SSA1015X-C：9 kHz~1.5 GHz |
| 分辨率带宽 | SSA1015X：1 Hz~1 MHz SSA1015X-C：1 Hz~1 MHz，1-3-10 步进 |
| 显示平均噪声电平 | SSA1015X：~152 dBm/Hz SSA1015X-C：~156 dBm/Hz |
| 相位噪声 | <-99 dBc/Hz@1 GHz |
| 跟踪源 | SSA1015X：5 MHz~1.5 GHz SSA1015X-C：无 |
| 全幅度精度 | SSA1015X：< 1.2 dB SSA1015X-C：< 1.2 dB |
| 标配功能 | 前置放大器 |
| 选配功能 | 通用测量选件 EMI测量选件 数字调制分析选件 |
| 显示 | 标配 10.1 英寸显示屏，支持鼠标和键盘控制 |
型号
频率范围
矢量网络分析范围
分辨率带宽（RBW）
相位噪声(典型值)
显示平均噪声电平
跟踪源
含税价
SSA1015X（停产）
9 kHz~1.5 GHz
1 Hz~1 MHz
<-99 dBc/Hz
-155 dBm/Hz
选配
￥9,980
SSA1015X-C
9 kHz~1.5 GHz
1 Hz~1 MHz，1-3-10 步进
<-99 dBc/Hz
-156 dBm/Hz
无
电商专卖
