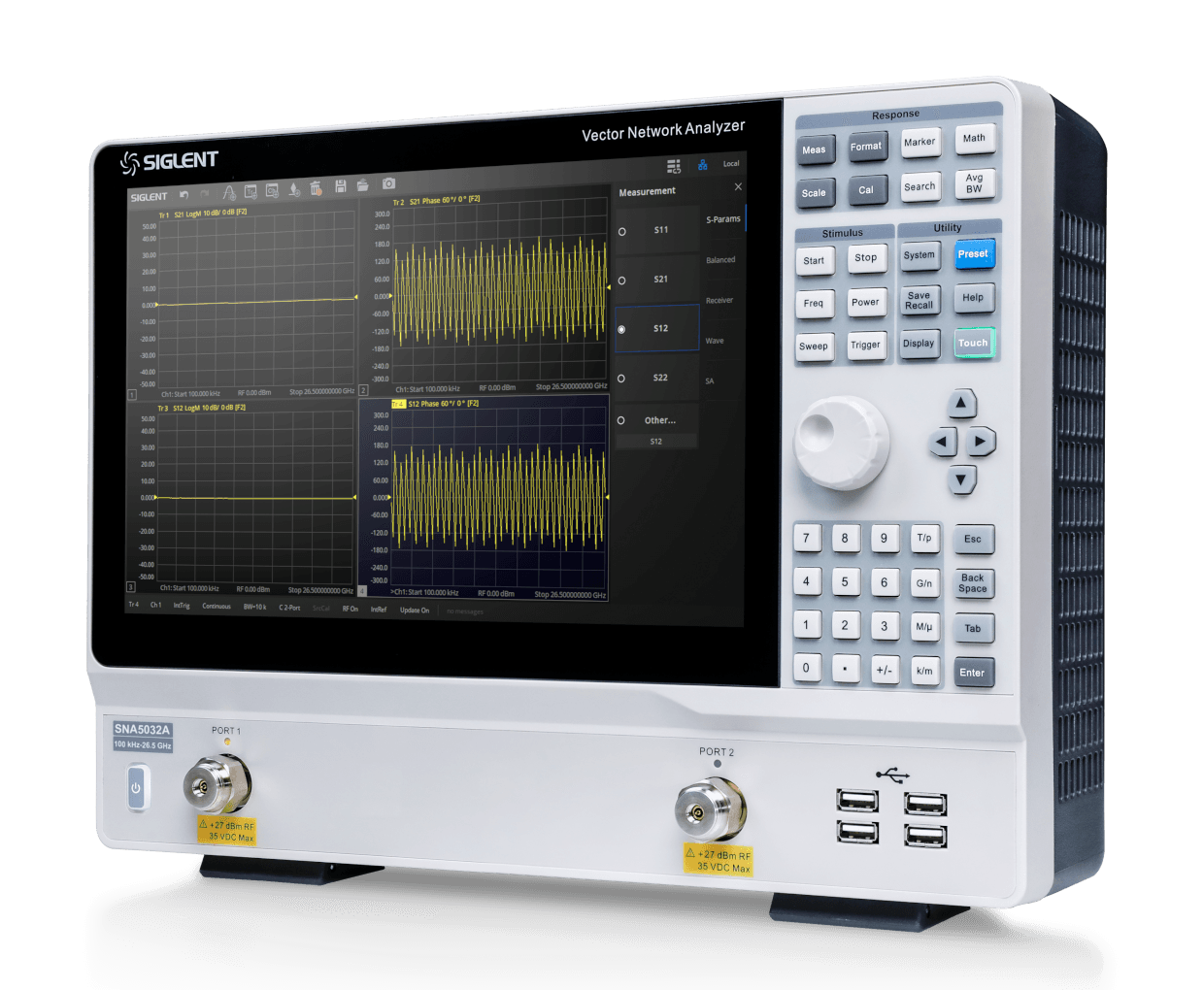

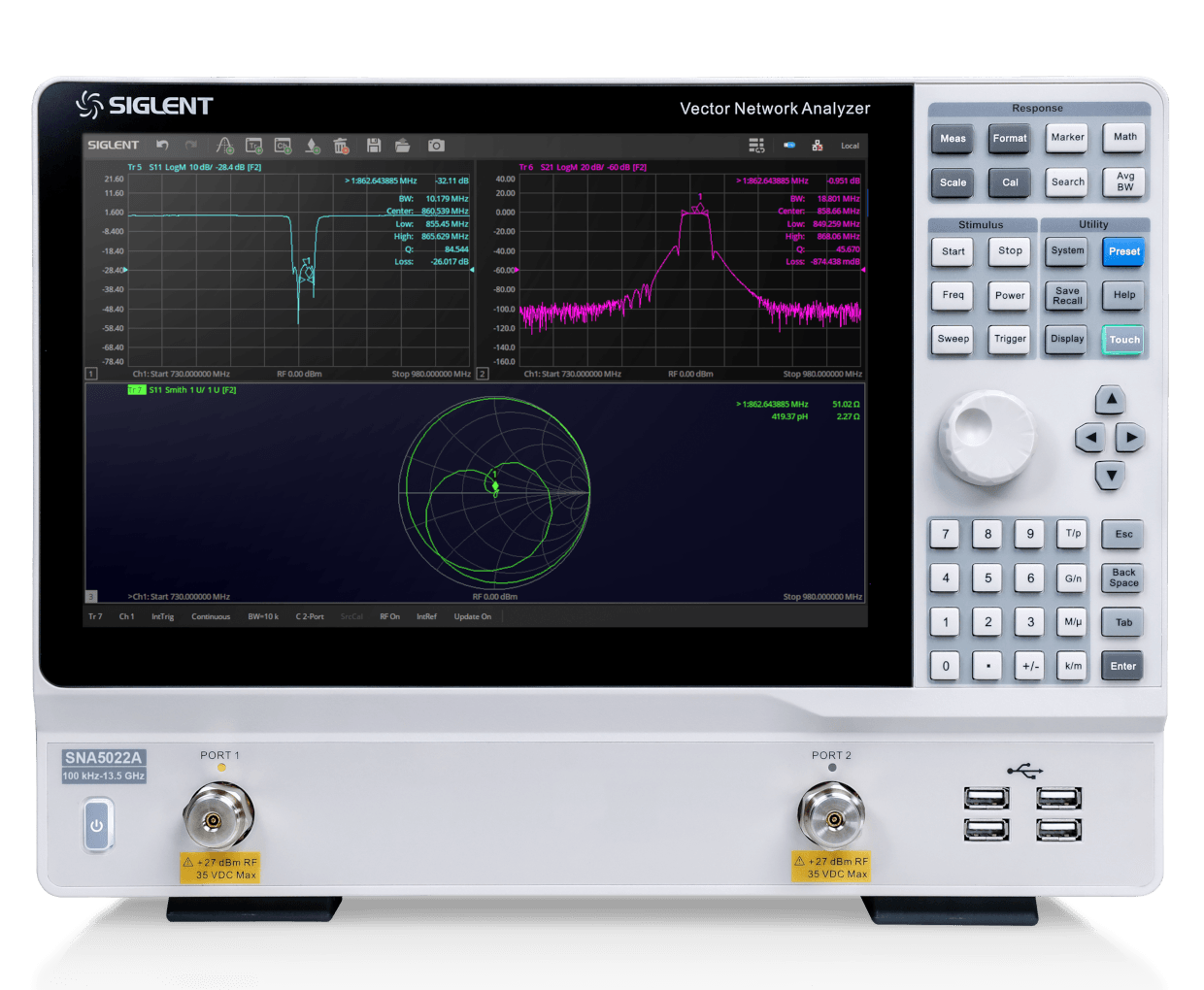

SNA5000A 系列矢量网络分析仪
主要特性
- 频率范围：100 kHz- 26.5 GHz
- 中频带宽范围：10 Hz~3 MHz
- 输出功率设置范围：-55 dBm ~ +10 dBm
- 可选配时域分析选件以及频谱分析仪选件
- 校准类型：响应校准，增强响应校准，单端口校准，全二端口校准，TRL 校准
- 测量分析类型：S 参数测量，差分(平衡)测量，接收💦机测量，时域分析、极限测试、纹波测试、带宽分析、阻抗转换、端口匹配、去嵌功能等
×

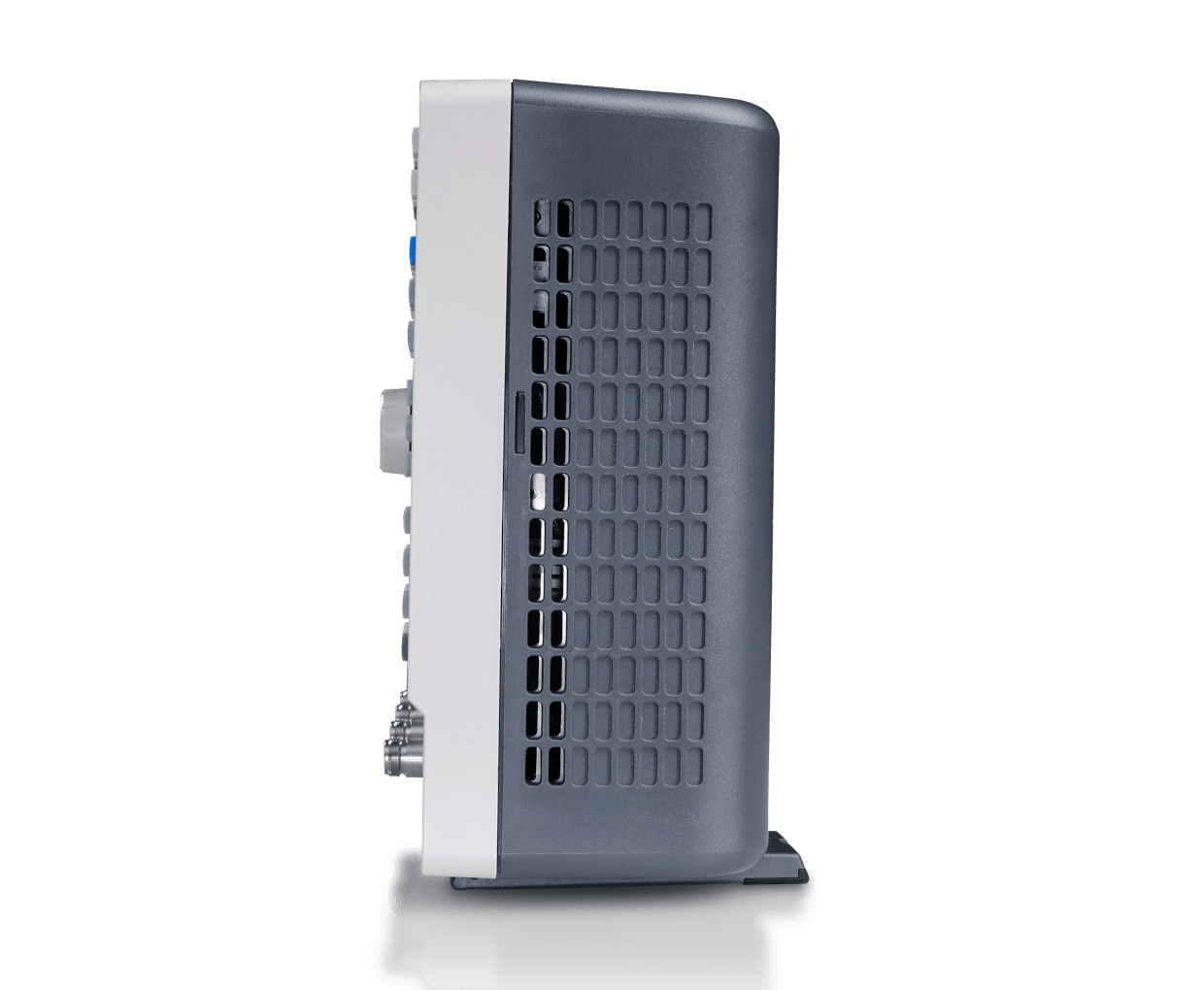

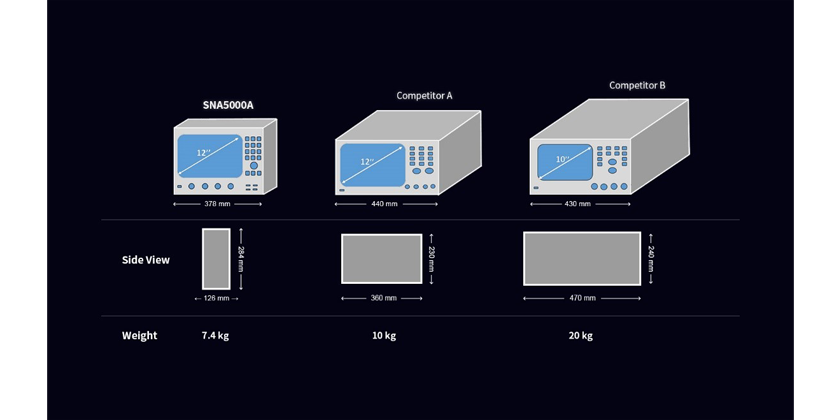

先进的外观设计
不管是在研发还是在现代化的生产线，区别于传统笨重的矢量网络分析仪，SNA5000A超前的外观设计都能为工程师或者产线节省大量的桌面空间。
先进的外观设计
不管是在研发还是在现代化的生产线，区别于传统笨重的矢量网络分析仪，SNA5000A超前的外观设计都能为工程师或者产线节省大量的桌面空间。

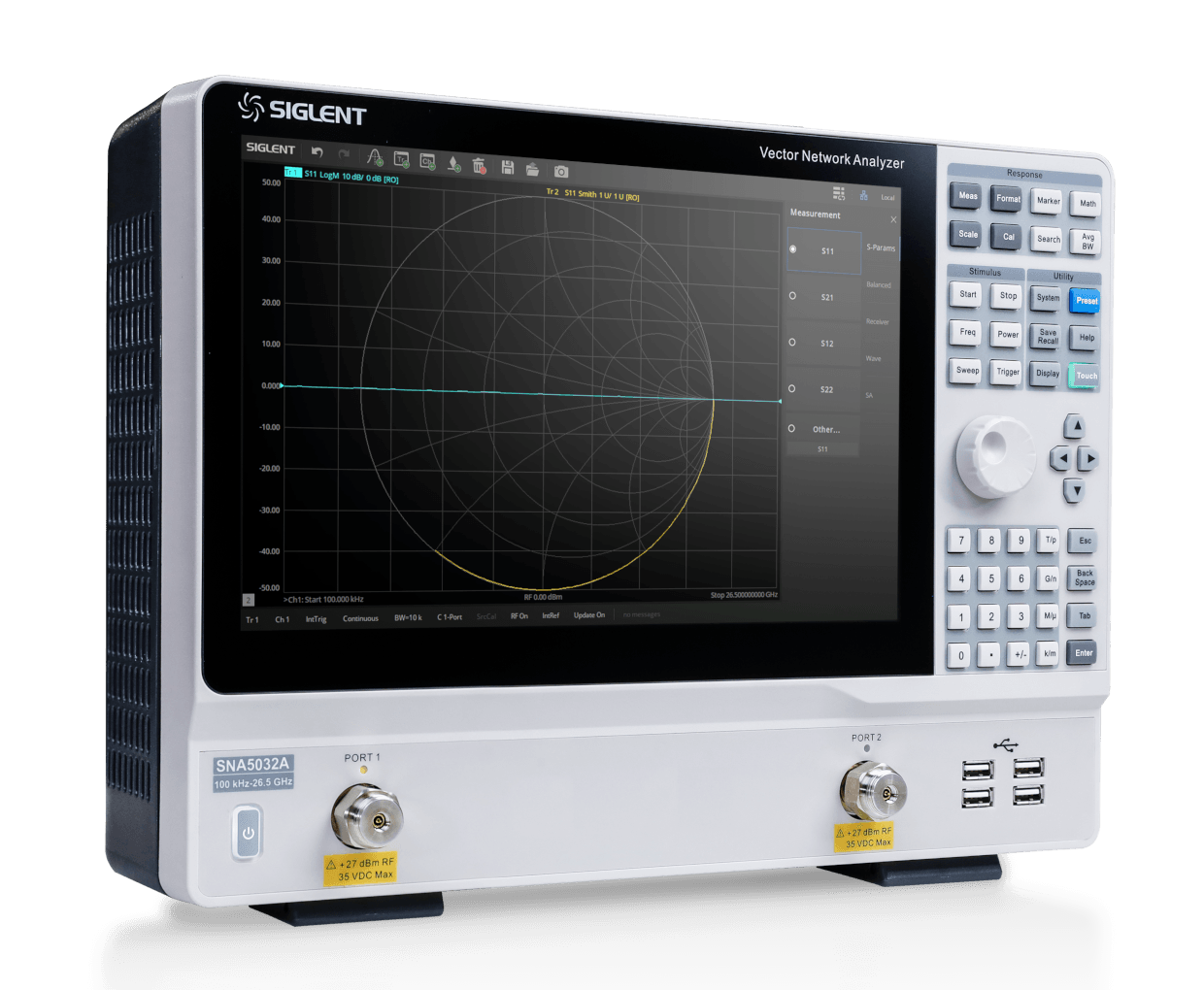

多样化的显示
除开外观设计，其先进的用户界面，配合上12.1英寸超大触摸屏与外接的鼠标和键盘，让工程师能更快的添加或删除窗口，通道和迹线。SNA5000A支持在多个窗口下，添加多条迹线进行S参数测量。并且测量结果，可以多种数据格式显示，如 Log Mag，Lin Mag，Phase，Delay，Smith，SWR，Polar等，可以方便快捷地分析被测物的传输系数，反射系数，驻波比，阻抗匹配，相位，延时等参数。
多样化的显示
除开外观设计，其先进的用户界面，配合上12.1英寸超大触摸屏与外接的鼠标和键盘，让工程师能更快的添加或删除窗口，通道和迹线。SNA5000A支持在多个窗口下，添加多条迹线进行S参数测量。并且测量结果，可以多种数据格式显示，如 Log Mag，Lin Mag，Phase，Delay，Smith，SWR，Polar等，可以方便快捷地分析被测物的传输系数，反射系数，驻波比，阻抗匹配，相位，延时等参数。
时域分析功能及眼图功能
在微波射频领域，如何有效消除有害的测试夹具效应是一大挑战。比如在对SMD器件进行测试时需要特定的测试夹具实现测试仪器测试端与器件输入端的转接，导致测试结果中包含了测试夹具的特性。目前SNA5000A系列提供的去除测试夹具影响的方法主要有：端口延伸，端口匹配，端口阻抗转换，去嵌入，适配器移除等。
另外，SNA5000A系列还支持TDR时域反射计测量功能，可在时域对传输线的特征阻抗，时延等参数进行分析。
另外，SNA5000A系列还支持TDR时域反射计测量功能，可在时域对传输线的特征阻抗，时延等参数进行分析。
时域分析功能及眼图功能
在微波射频领域，如何有效消除有害的测试夹具效应是一大挑战。比如在对SMD器件进行测试时需要特定的测试夹具实现测试仪器测试端与器件输入端的转接，导致测试结果中包含了测试夹具的特性。目前SNA5000A系列提供的去除测试夹具影响的方法主要有：端口延伸，端口匹配，端口阻抗转换，去嵌入，适配器移除等。
另外，SNA5000A系列还支持TDR时域反射计测量功能，可在时域对传输线的特征阻抗，时延等参数进行分析。
另外，SNA5000A系列还支持TDR时域反射计测量功能，可在时域对传输线的特征阻抗，时延等参数进行分析。

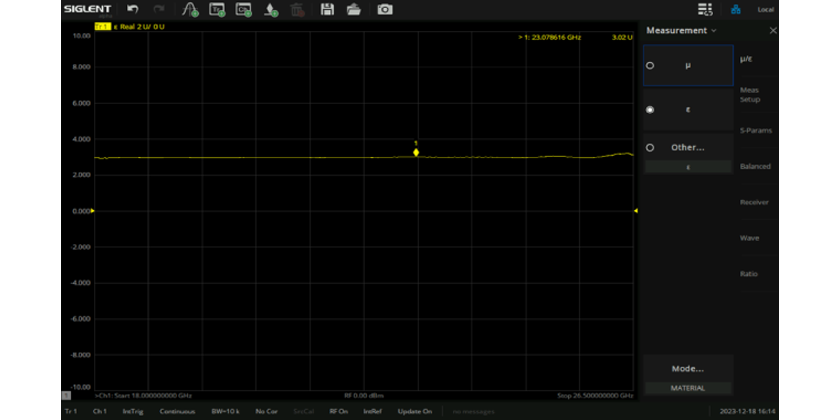

材料介电特性的精确表征和测量
云顶国际科技材料测量的全套解决方案，包括SNA系列矢量网络分析仪、MT材料测量分析软件、KWR42A波导校准件和夹具，可以帮助用户高效、精确的表征和测量材料的介电特性。SNA系列矢量网络分析仪兼具出色的测量完整性和经济适用性，通过测量向导指引用户完成材料测量过程，测量结果可用多种格式绘制，帮助用户更好地分析测量结果，非常适合实验室、研究机构和教育教学环境。
.png)
材料介电特性的精确表征和测量
云顶国际科技材料测量的全套解决方案，包括SNA系列矢量网络分析仪、MT材料测量分析软件、KWR42A波导校准件和夹具，可以帮助用户高效、精确的表征和测量材料的介电特性。SNA系列矢量网络分析仪兼具出色的测量完整性和经济适用性，通过测量向导指引用户完成材料测量过程，测量结果可用多种格式绘制，帮助用户更好地分析测量结果，非常适合实验室、研究机构和教育教学环境。

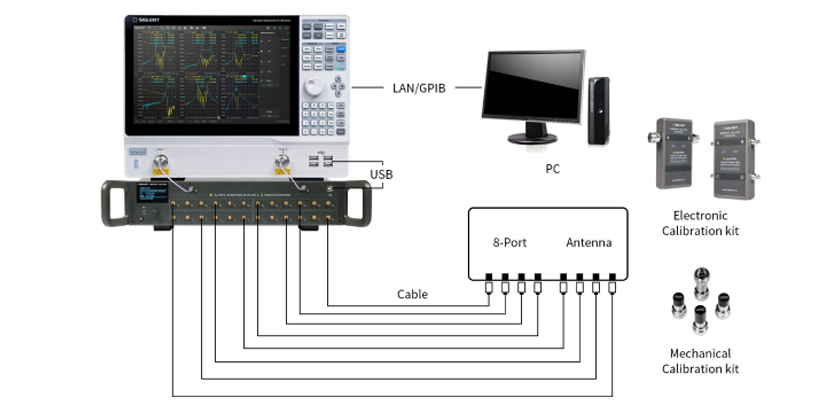

轻松实现多端口器件测试需求
SSM5000A系列开关矩阵让多端口器件测试的连线变得简单，频率范围9kHz~26.5GHz，适配云顶国际科技所有矢网产品，单台可将输出端口扩展至24个，极大的适配了自动测试系统和生产线使用场景。SNA系列的多端口测量能力可以提高测试吞吐量从而显著降低器件的测试成本，典型应用包括设计、验证和生产天线阵列、数据转换器接口、射频组件和其他器件的自动测试等。
轻松实现多端口器件测试需求
SSM5000A系列开关矩阵让多端口器件测试的连线变得简单，频率范围9kHz~26.5GHz，适配云顶国际科技所有矢网产品，单台可将输出端口扩展至24个，极大的适配了自动测试系统和生产线使用场景。SNA系列的多端口测量能力可以提高测试吞吐量从而显著降低器件的测试成本，典型应用包括设计、验证和生产天线阵列、数据转换器接口、射频组件和其他器件的自动测试等。
精密校准和测量
网络分析仪的准确度与校准密切相关。SNA5000A支持SOLT、SOLR、TRL、响应、增强响应、电子校准等校准方法，支持其他厂家的校准件及客户自定义校准件的导入。
精密校准和测量
网络分析仪的准确度与校准密切相关。SNA5000A支持SOLT、SOLR、TRL、响应、增强响应、电子校准等校准方法，支持其他厂家的校准件及客户自定义校准件的导入。
型号
输出频率范围
端口数
频率分辨率
幅度分辨率
中频带宽范围
输出功率设置范围
动态范围
SNA5032A
100 kHz-26.5 GHz
2
1Hz
0.05dB
10 Hz~3 MHz
-55 dBm ~ +10 dBm
135dB(Typ.)
SNA5022A
100 kHz-13.5 GHz
2
1Hz
0.05dB
10 Hz~3 MHz
-55 dBm ~ +10 dBm
135dB(Typ.)
