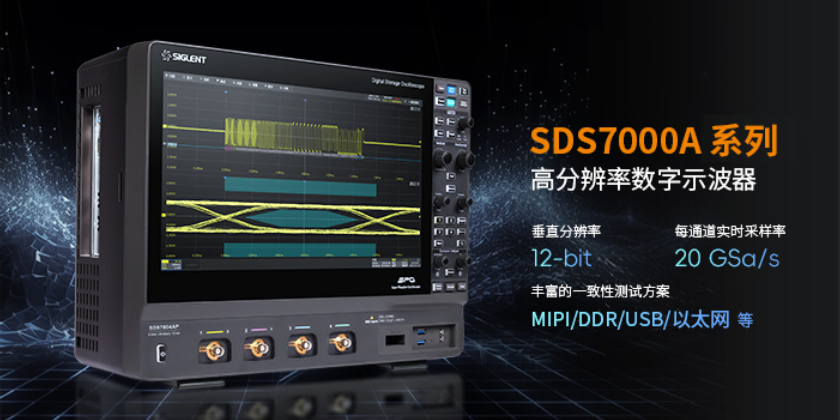

SDS7000A系列高分辨率数字示波器
主要特性
- 带宽：8 GHz, 6 GHz, 4 GHz, 3 GHz, 2 GHz
- 存储深度： 最高 1Gpts/通道
- 垂直分辨率：12-bit /10-bit
- 实时采样率： 最高 20 GSa/s
- 波形捕获率：最高 100 万帧/秒
×

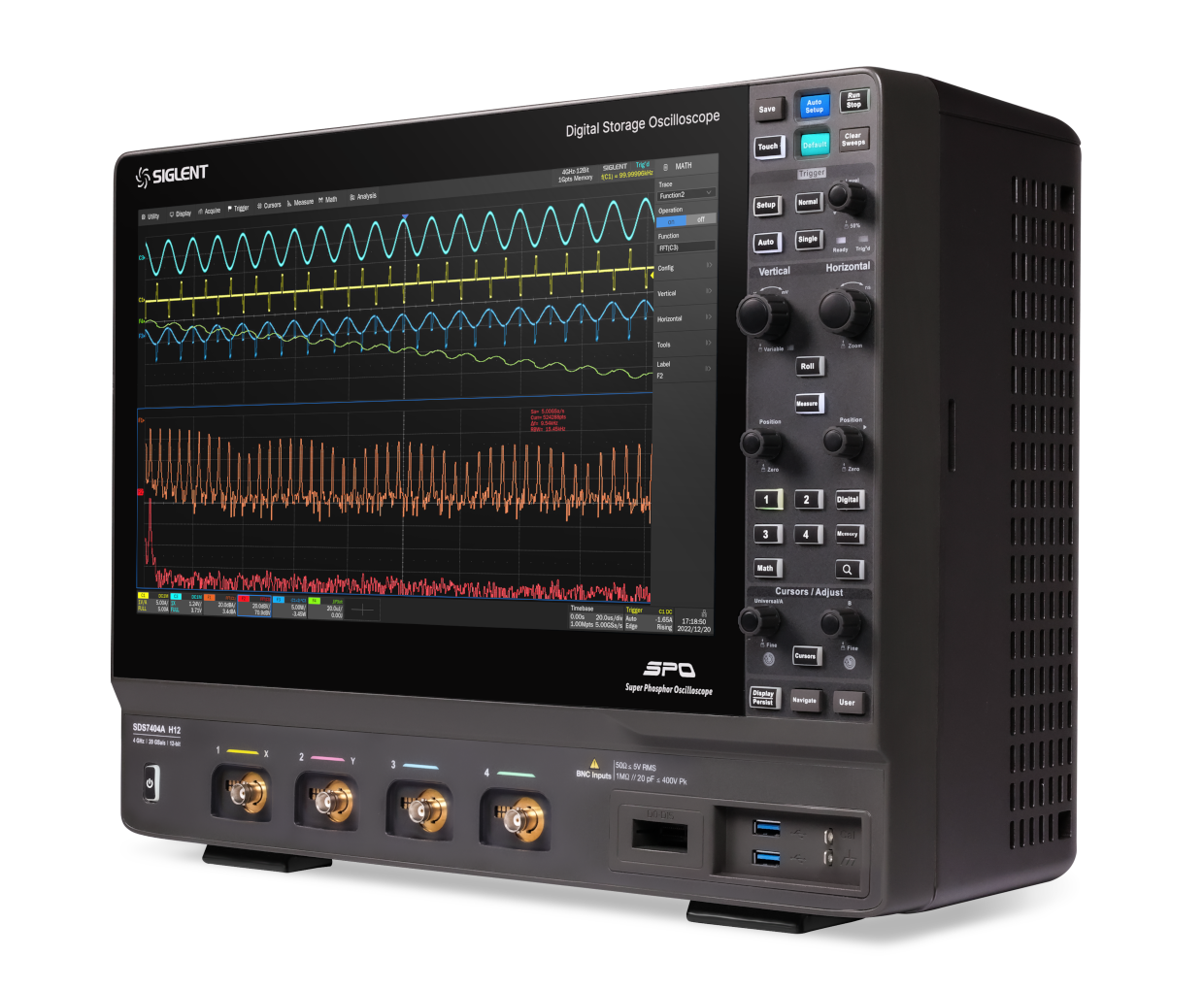

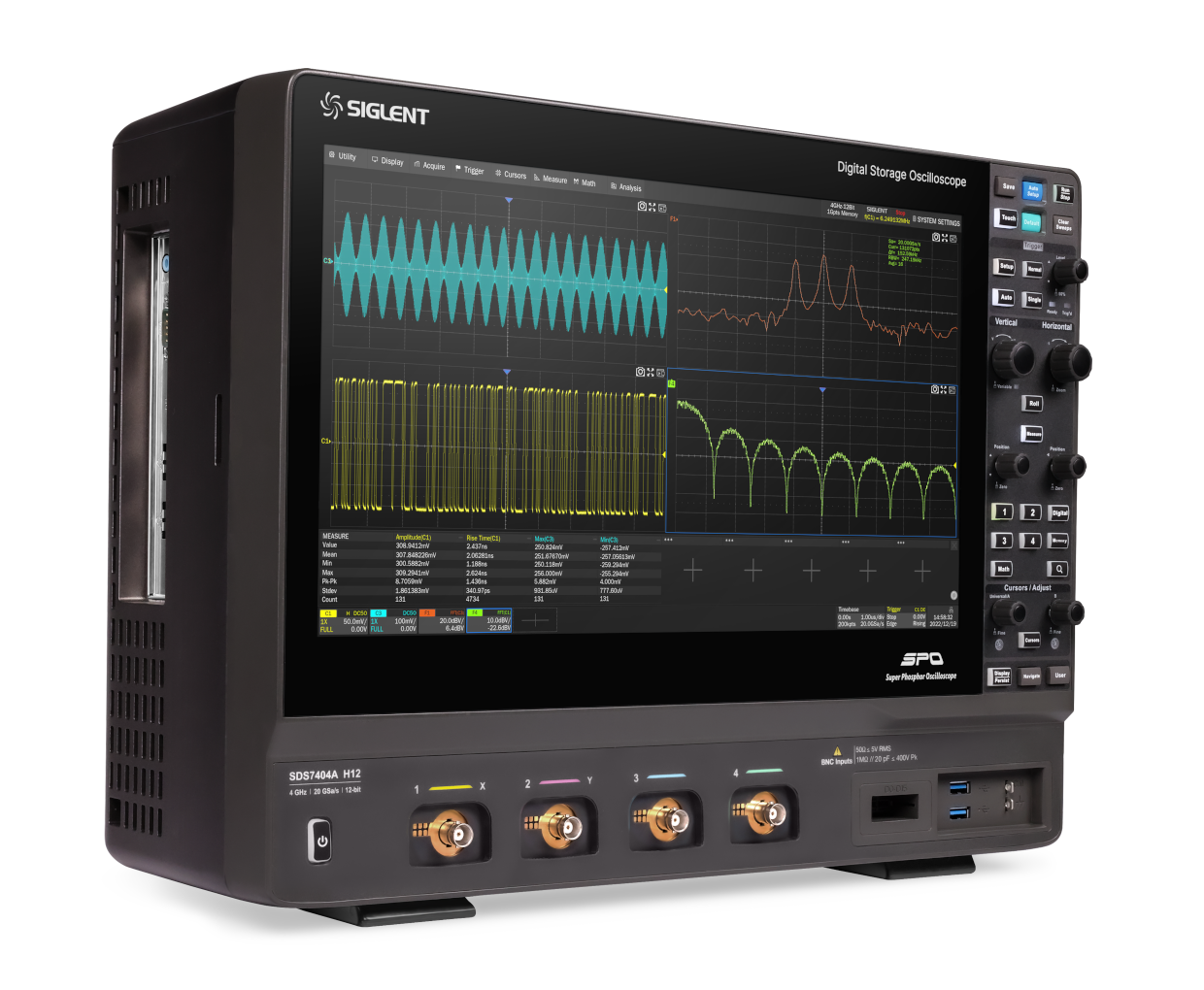

亦高亦精，解析至真
SDS7000A系列作为云顶国际科技新旗舰示波器产品，最高带宽提升至8GHz，上升时间仅为57ps，比4GHz带宽的示波器快了一倍以上，能支持测量USB2.0、SATA1、DDR1/2/3等信号，应用场景更加丰富；同时采用了全新15.6英寸高清触摸屏，支持分屏显示功能，从整体到细微处波形清晰可靠，带来全新的测量体验。
亦高亦精，解析至真
SDS7000A系列作为云顶国际科技新旗舰示波器产品，最高带宽提升至8GHz，上升时间仅为57ps，比4GHz带宽的示波器快了一倍以上，能支持测量USB2.0、SATA1、DDR1/2/3等信号，应用场景更加丰富；同时采用了全新15.6英寸高清触摸屏，支持分屏显示功能，从整体到细微处波形清晰可靠，带来全新的测量体验。
处理器全面升级
SDS7000A作为新旗舰机型实现了处理器的全面升级，由嵌入式ARM处理器升级为X86处理器，使系统响应速度，测量、运算、分析速度都实现了大幅度的提升，给未来软件分析功能的扩展留下了更多的可能性。
处理器全面升级
SDS7000A作为新旗舰机型实现了处理器的全面升级，由嵌入式ARM处理器升级为X86处理器，使系统响应速度，测量、运算、分析速度都实现了大幅度的提升，给未来软件分析功能的扩展留下了更多的可能性。

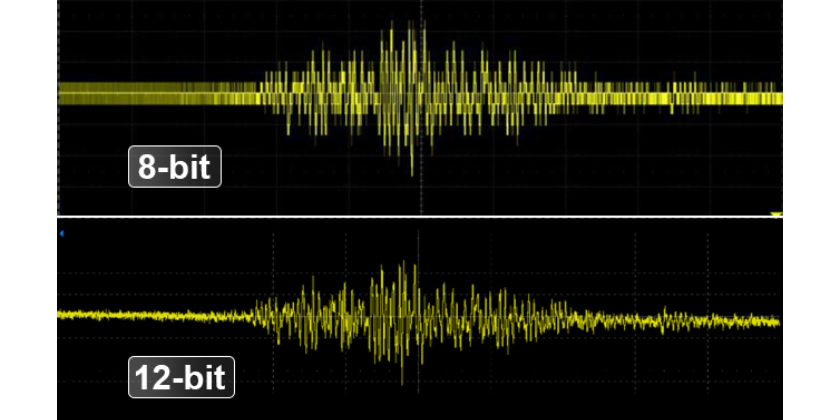

12-bit ADC，信号分辨能力更强16倍
目前许多移动电子产品设计都朝着低功耗、低电压电子系统的趋势发展，因此对数字示波器等测试测量仪器的精度也提出了更高的要求。12-bit高分辨率示波器的量化误差比普通的8-bit示波器小16倍，能助力工程师更完整清晰地观测到波形的细节，并进行更精准的波形测量。
12-bit ADC，信号分辨能力更强16倍
目前许多移动电子产品设计都朝着低功耗、低电压电子系统的趋势发展，因此对数字示波器等测试测量仪器的精度也提出了更高的要求。12-bit高分辨率示波器的量化误差比普通的8-bit示波器小16倍，能助力工程师更完整清晰地观测到波形的细节，并进行更精准的波形测量。

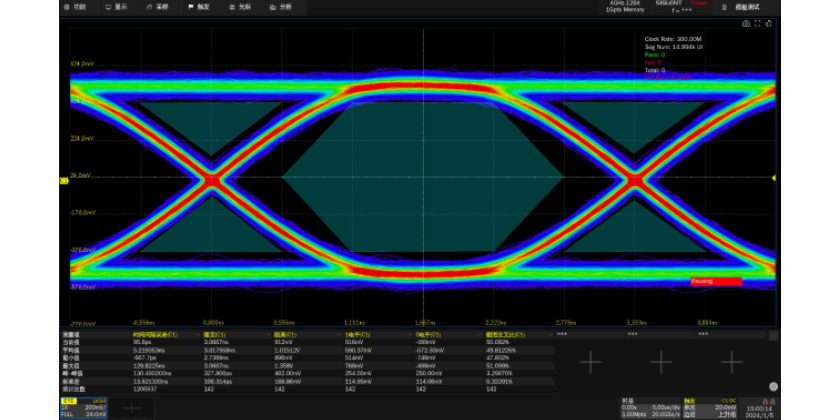

眼图和抖动分析，助力信号完整性分析
眼图分析作为高速系统信号完整性分析的核心，可以反映信号链路上传输的数字信号的整体特征，从中观察码间串扰和噪声的影响，进而评估系统的优劣程度。抖动分析可以对信号的多种抖动参数进行测量，并且基于TIE数据对抖动进行分解，对各种抖动分量进行时域和频域上的解析。8GHz的带宽使眼图和抖动分析能满足更多测试场景，比如LVDS和MIPI信号的测试。
眼图和抖动分析，助力信号完整性分析
眼图分析作为高速系统信号完整性分析的核心，可以反映信号链路上传输的数字信号的整体特征，从中观察码间串扰和噪声的影响，进而评估系统的优劣程度。抖动分析可以对信号的多种抖动参数进行测量，并且基于TIE数据对抖动进行分解，对各种抖动分量进行时域和频域上的解析。8GHz的带宽使眼图和抖动分析能满足更多测试场景，比如LVDS和MIPI信号的测试。

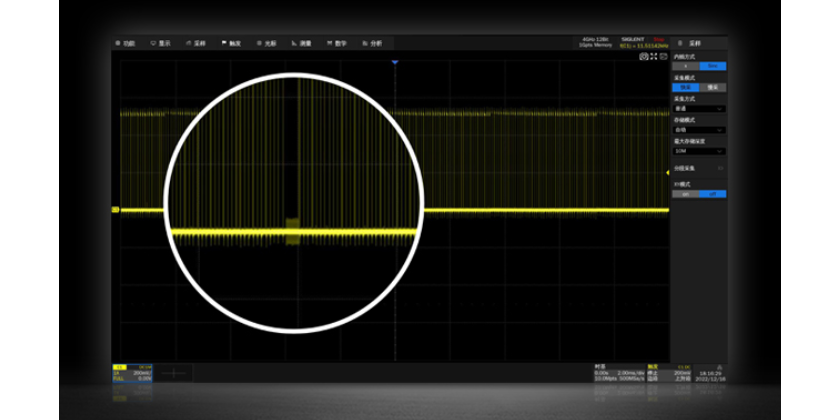

100万帧/秒高波形捕获率
超高的波形捕获率使示波器能快速捕获到偶发的异常信号，给测试测量带来🤡充分的“安🦩全感”
100万帧/秒高波形捕获率
超高的波形ౠ捕获率使示☂波器能快速捕获到偶发的异常信号，给测试测量带来充分的“安全感”
协议一致性分析
SDS7000A目前支持USB 2.0、100 BASE-TX、1000 BASE-T、100 BASE-T1、1000 BASE-T1等多种协议一致性测试。这些一致性测试分析功能可以帮助工程师在大规模生产前进行电气性能和功能测试，从而保证产品的质量和可靠性。云顶国际科技推出的一致性分析方案可以执行单项或多项测试、向用户展示如何将示波器和被测设备连接、为每个测试项目自动设置示波器、显示已执行测试的每个项目的详细信息和通过标准、生成HTML或XML测试报告。
 (1).png)
协议一致性分析
SDS7000A目前支持USB 2.0、100 BASE-TX、1000 BASE-T、100 BASE-T1、1000 BASE-T1等多种协议一致性测试。这些一致性测试分析功能可以帮助工程师在大规模生产前进行电气性能和功能测试，从而保证产品的质量和可靠性。云顶国际科技推出的一致性分析方案可以执行单项或多项测试、向用户展示如何将示波器和被测设备连接、为每个测试项目自动设置示波器、显示已执行测试的每个项目的详细信息和通过标准、生成HTML或XML测试报告。

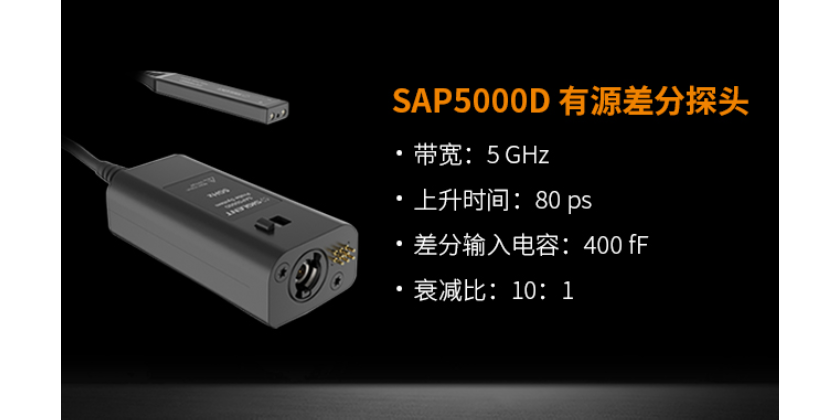

5 GHz 有源差分探头
SAP5000D 系列有源差分探头，其带宽 5GHz，上升时间 80ps，差分输入电容 400fF，衰减比 10:1。
5 GHz 有源差分探头
SAP5000D 系列有源差分探头，其带宽 5GHz，上升时间 80ps，差分输入电容 400fF，衰减比 10:1。
规格参数
| 带宽 | 8 GHz、6 GHz、4 GHz 、3 GHz 、2 GHz |
| 实时采样率 | 20 GSa/s (交织模式)；10 GSa/s (非交织模式) |
| 通道数 | 4 + EXT |
| 存储深度 | 500 Mpts/ch标配，1 Gpts/ch选配 |
| 波形捕获率 | 最高100万帧/秒 |

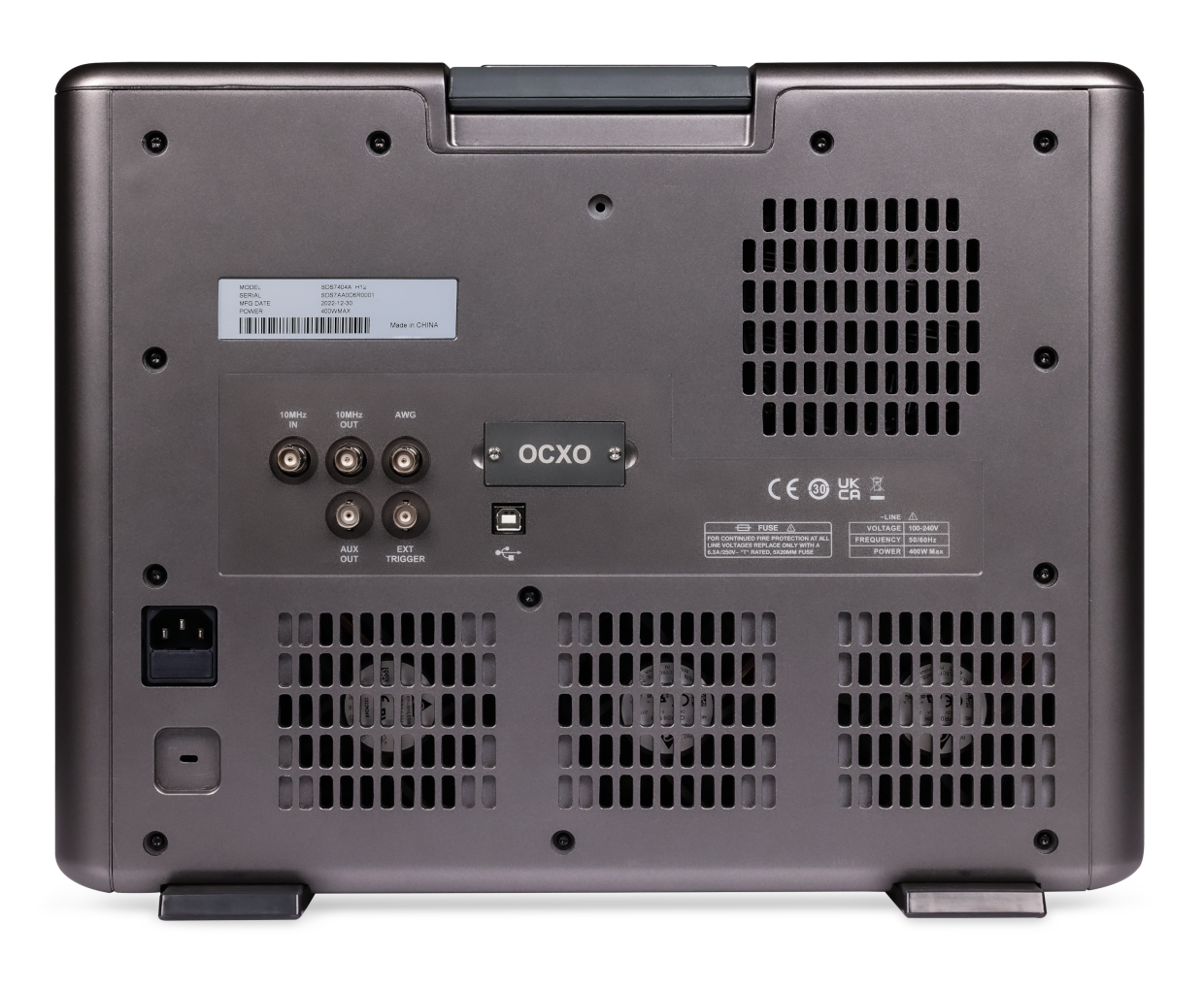

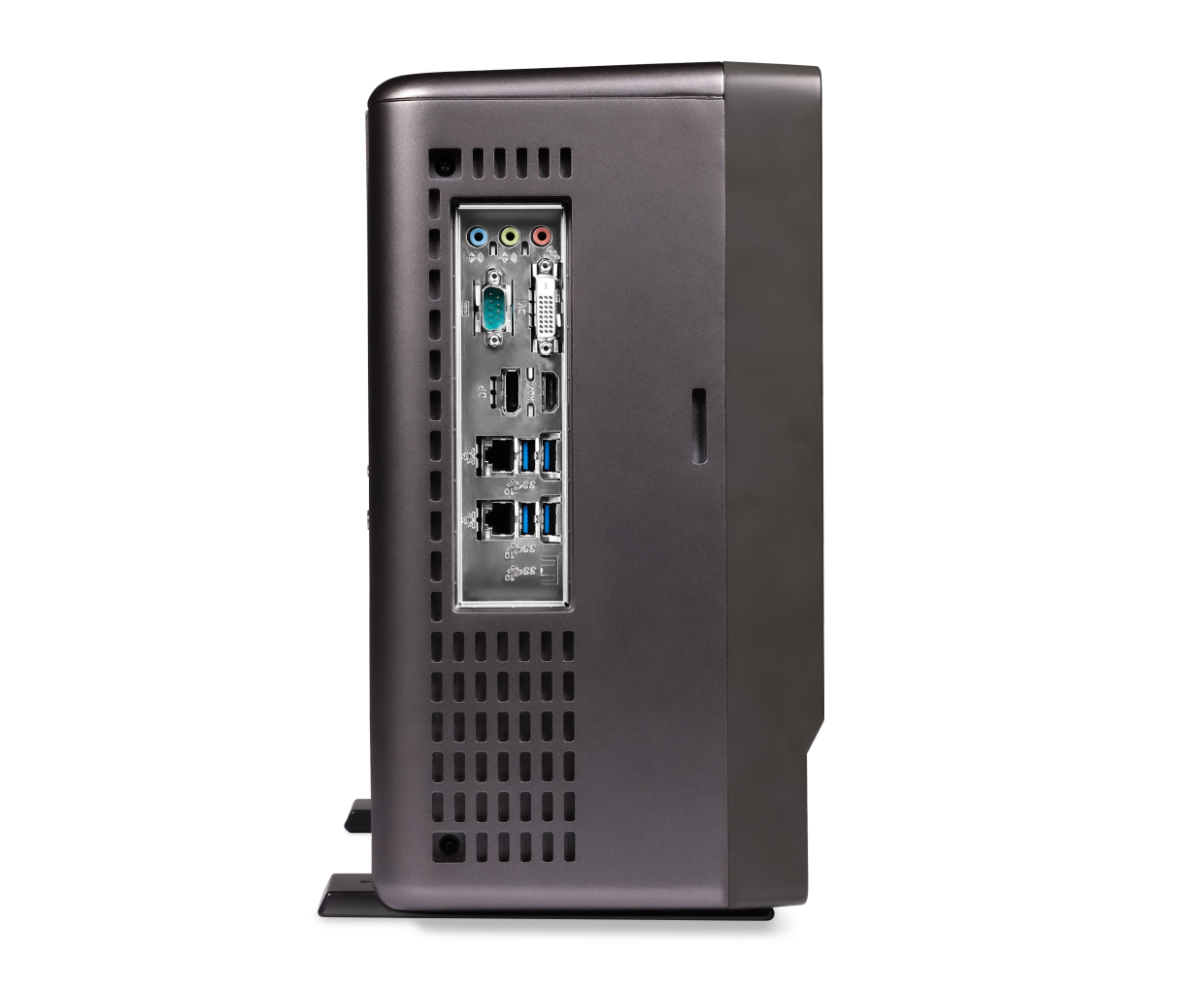

| 接口 | 通信接口：4x USB Host 3.1 Gen 1，2x USB 3.0 Host，USB 2.0 Device（支持USBTMC），2x 1000M LAN（支持VXI-11+SCPI， Telnet（端口5024）+SCPI，套接字（端口5025）+SCPI编程，LXI，WebServer） 显示接口：1x DVI-D: up to 1920x1200 @ 60Hz; 1x DP 1.2: up to 4096x2304 @ 60Hz; 1x HDMI 1.4: up to 4096x2160 @ 60Hz 音频接口：Mic input, Audio Output 其它：外触发输入，辅助输出（TRIG OUT，PASS/FAIL），10 MHz I💙n，10 MHz Out |
| 测量 | 超过50种参数测量，并支持直方图和趋势图统计 |
| 数字通道（选件） | 16 路，1 GSa/s采样率, 50 Mpts/ch存储深度 |
| 触发类型 | 边沿、斜率、脉宽、窗口、欠幅、间隔、超时、码型、视频、前提边🌠沿、第N边沿、延迟、建立/保持时间、串行触发 |
| 处理器系统 | Intel Core i3-8100 或更优，32GB内存，250GB硬盘，Linux操作系统 |
| 串行触发和解码 | 标配：I2C, SPI, UART, CAN, LIN 选配：ಌCAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (仅解码)，USB2🍰.0 (仅解码) |
| 数据分析和数据处理工具 | 搜索、导航、历史、模板测试、数字电压表、电𒁏源分析（选配）、波形直方图、计数器、眼图和抖动分析（选配）、USB2.0、100Base-TX、1000Base-T、1💯00Base-T1、1000Base-T1等协议一致性测试 |
| 信号发生器（选件） | 内置，最高输出频率50 MHz，采样率125 MSa/s，波形长度16 kpts |
| 探头 | 标配500 MHz无源探头, 每通道1套 选配5 GHz有源差分探头 |
| 屏幕 | 15.6英寸电容式触摸高清显示屏（分辨率1920x1080） |
型号
模拟带宽
通道数
最高实时采样率
最高波形捕获率
最大存储深度
垂直分辨率
SDS7804A H12
8 GHz
4 + EXT
20 GSa/s (交织模式)
100万帧/秒
1 Gpts/ch
12-bit
SDS7604A H12
6 GHz
4 + EXT
20 GSa/s (交织模式)
100万帧/秒
1 Gpts/ch
12-bit
SDS7404A H12
4 GHz
4 + EXT
20 GSa/s (交织模式)
100万帧/秒
1 Gpts/ch
12-bit
SDS7304A H12
3 GHz
4 + EXT
20 GSa/s (交织模式)
100万帧/秒
1 Gpts/ch
12-bit
SDS7204A H12
2 GHz
4 + EXT
20 GSa/s (交织模式)
100万帧/秒
1 Gpts/ch
12-bit
SDS7804A H10
8 GHz
4 + EXT
20 GSa/s (交织模式)
100万帧/秒
1 Gpts/ch
10-bit
SDS7604A H10
6 GHz
4 + EXT
20 GSa/s (交织模式)
100万帧/秒
1 Gpts/ch
10-bit
SDS7404A H10
4 GHz
4 + EXT
20 GSa/s (交织模式)
100万帧/秒
1 Gpts/ch
10-bit
SDS7304A H10
3 GHz
4 + EXT
20 GSa/s (交织模式)
100万帧/秒
1 Gpts/ch
10-bit
SDS7204A H10
2 GHz
4 + EXT
20 GSa/s (交织模式)
100万帧/秒
1 Gpts/ch
10-bit
