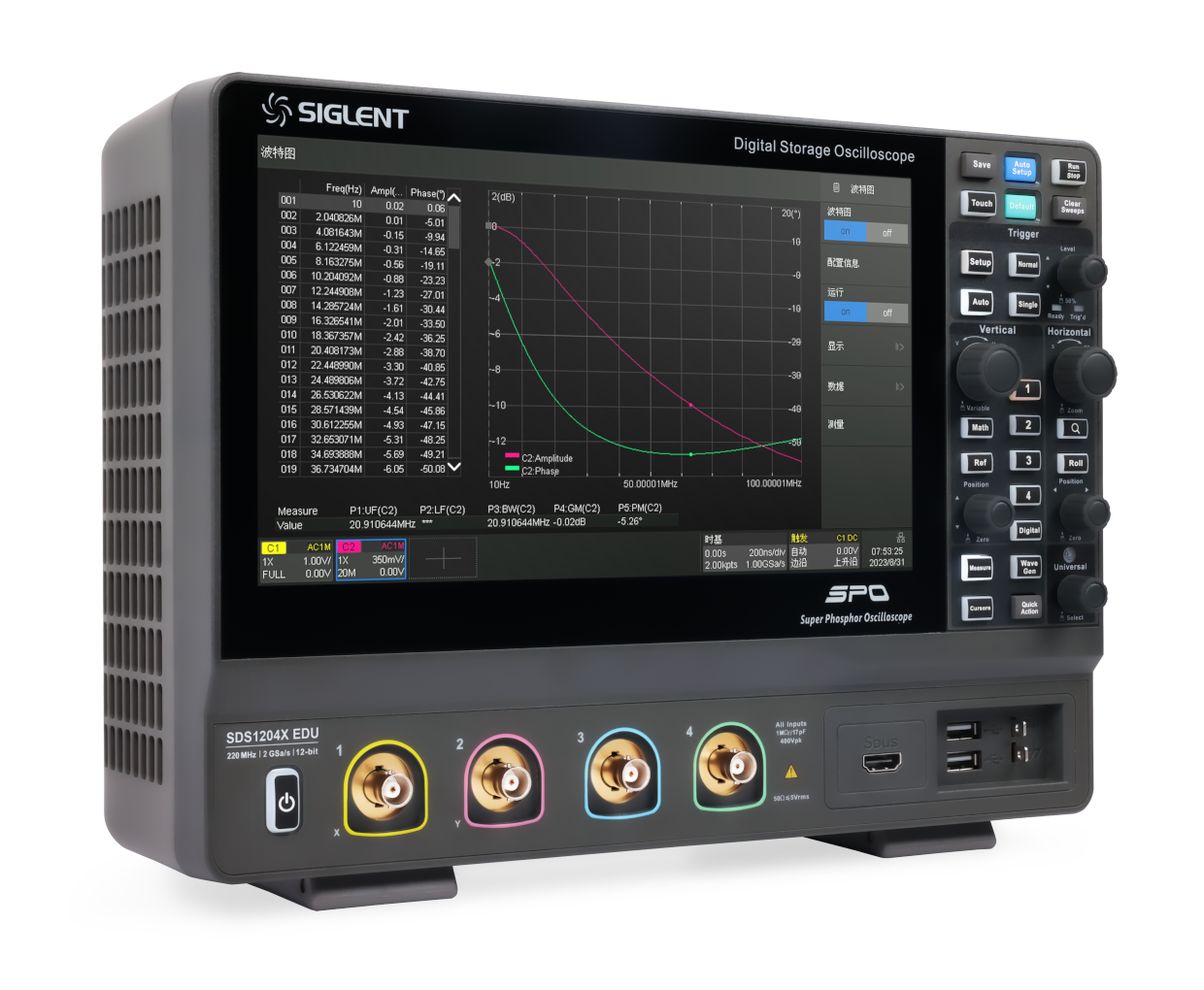

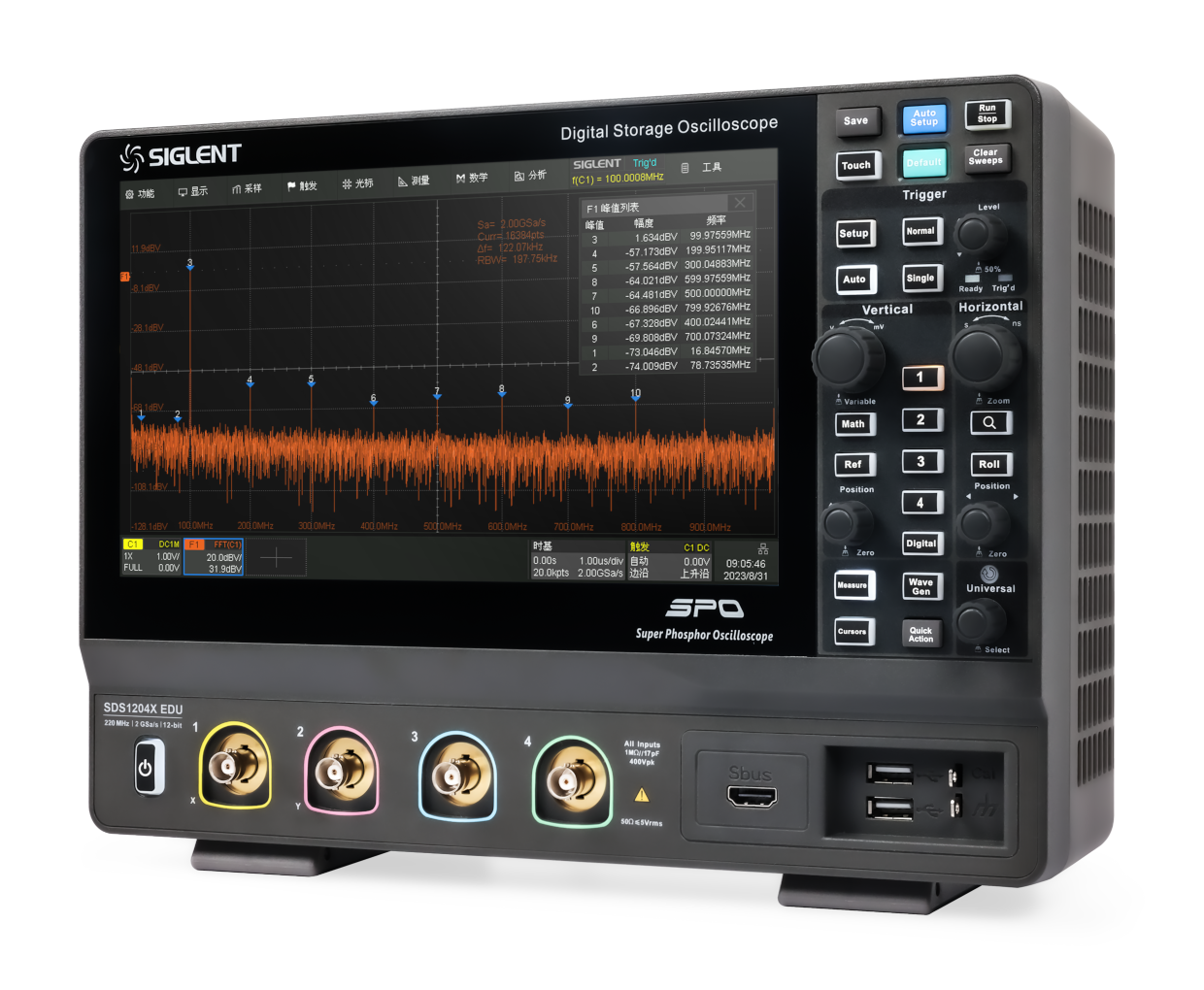

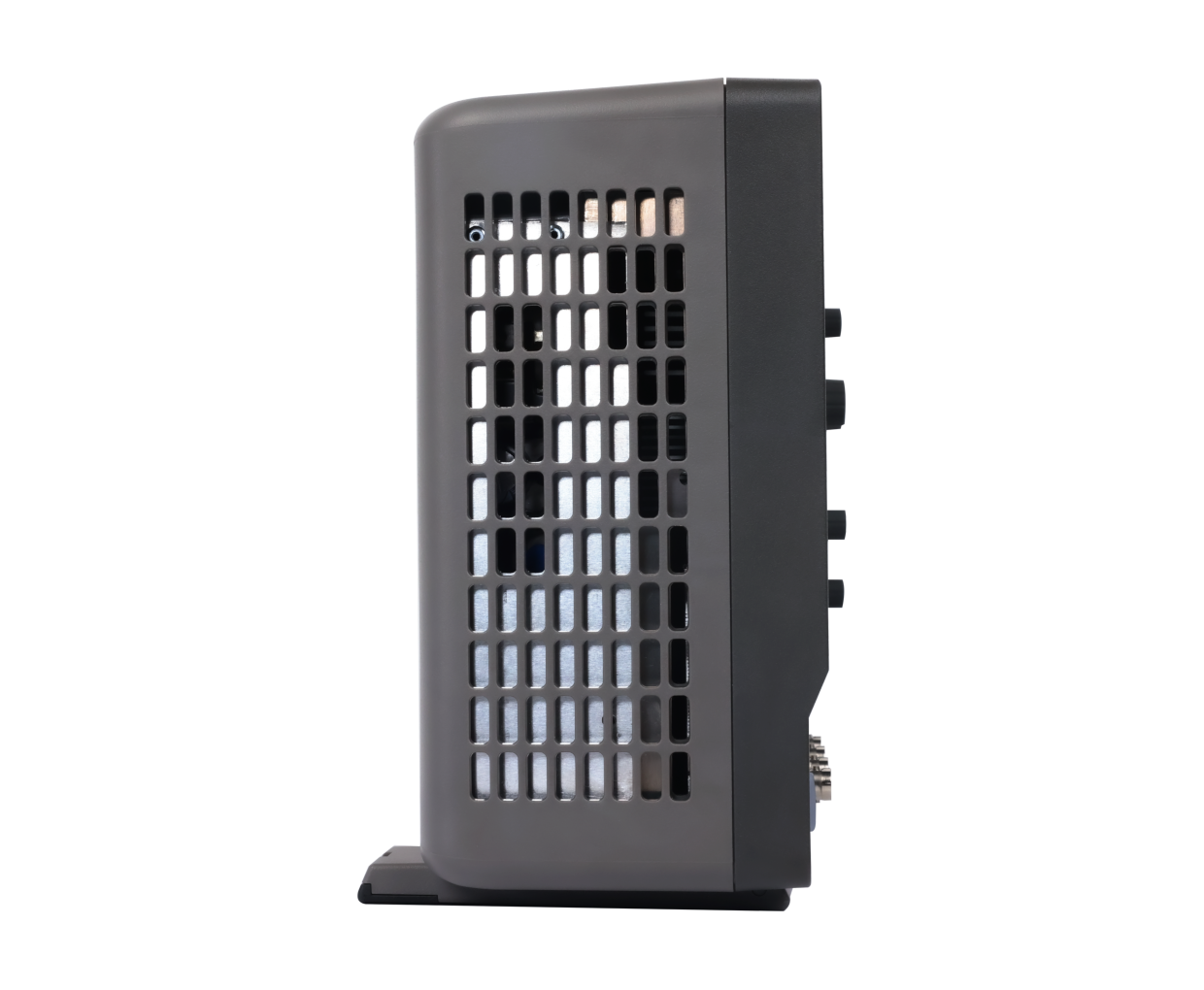

SDS1000X EDU系列高分辨率示波器
主要特性：
- 模拟带宽：220 MHz
- 垂直分辨率：12-bit
- 实时采样率： 2 GSa/s
- 存储深度： 100 Mpts/ch（单通道模式）
- 波形捕获率：500 000帧/秒（Sequence 模式）
- 低本底噪声：200 MHz全带宽下低至70 μVrm
×

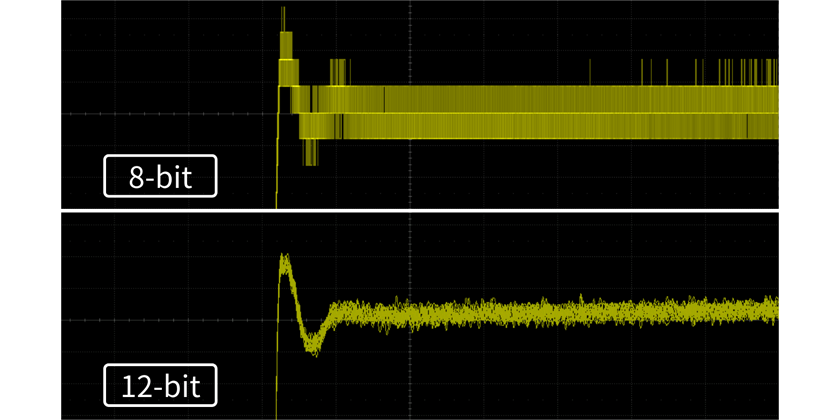

12-bit高分辨率采样：更好呈现波形细节
SDS1000X EDU采用了12位模数转换器，可实现4096量化等级，是传统8-bit示波器信号分辨能力的16倍，再结合优异的本底噪声，能够使捕获到的波形更加“干净清晰”地呈现在屏幕上，有利于观察以及精准测量。
12-bit高分辨率采样：更好呈现波形细节
SDS1000X EDU采用了12位模数转换器，可实现4096量化等级，是传统8-bit示波器信号分辨能力的16倍，再结合优异的本底噪声，能够使捕获到的波形更加“干净清晰”地呈现在屏幕上，有利于观察以及精准测量。

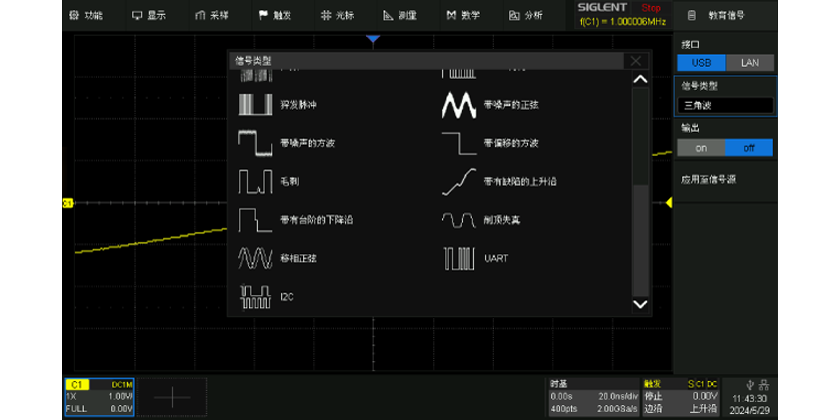

教学和实验波形
教育工作者和学生们能够借助SAG1021I或SIGLENT的其它信号源产品，快速生成多样化的教学波形和实验信号，无论是基础的波形理解还是复杂的实验分析，都能轻松实现，让教学与实验更加得心应手。
教学和实验波形
教育工作者和学生们能够借助SAG1021I或SIGLENT的其它信号源产品，快速生成多样化的教学波形和实验信号，无论是基础的波形理解还是复杂的实验分析，都能轻松实现，让教学与实验更加得心应手。
数学运算：4路并行提高效率
4条独立的Math波形，支持20多种常用数学运算，除基本数学运算外，示波器还提供导数、积分、对数等代数运算，此外还支持公式编辑器自定义运算表达式，用于实现复杂的嵌套运算，数学运算波形和测量结果可用作其他数学运算的参数。
数学运算：4路并行提高效率
4条独立的Math波形，支持20多种常用数学运算，除基本数学运算外，示波器还提供导数、积分、对数等代数运算，此外还支持公式编辑器自定义运算表达式，用于实现复杂的嵌套运算，数学运算波形和测量结果可用作其他数学运算的参数。

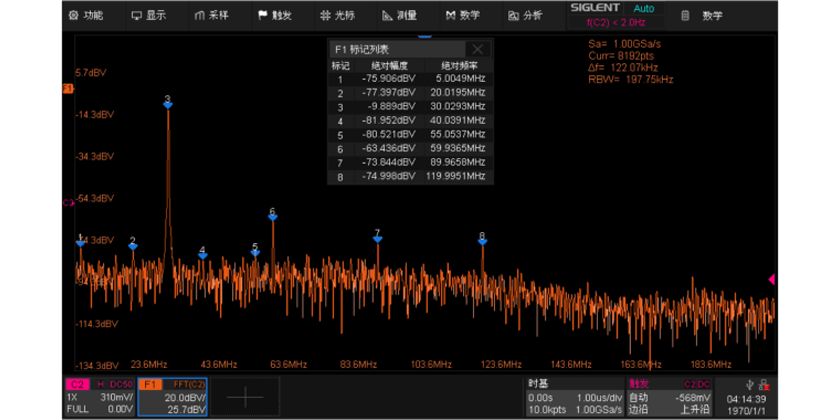

FFT：时域与频域的完美结合
通过硬件加速的FFT 功能，最大运算点数为2M点，在提供优越的频谱分辨率的同时，仍然能够保持较高的频谱刷新率。支持多种窗函数，支持普通、平均、最大值保持等模式，支持自动标记峰值点并形成列表。
FFT：时域与频域的完美结合
通过硬件加速的FFT 功能，最大运算点数为2M点，在提供优越的频谱分辨率的同时，仍然能够保持较高的频谱刷新率。支持多种窗函数，支持普通、平均、最大值保持等模式，支持自动标记峰值点并形成列表。

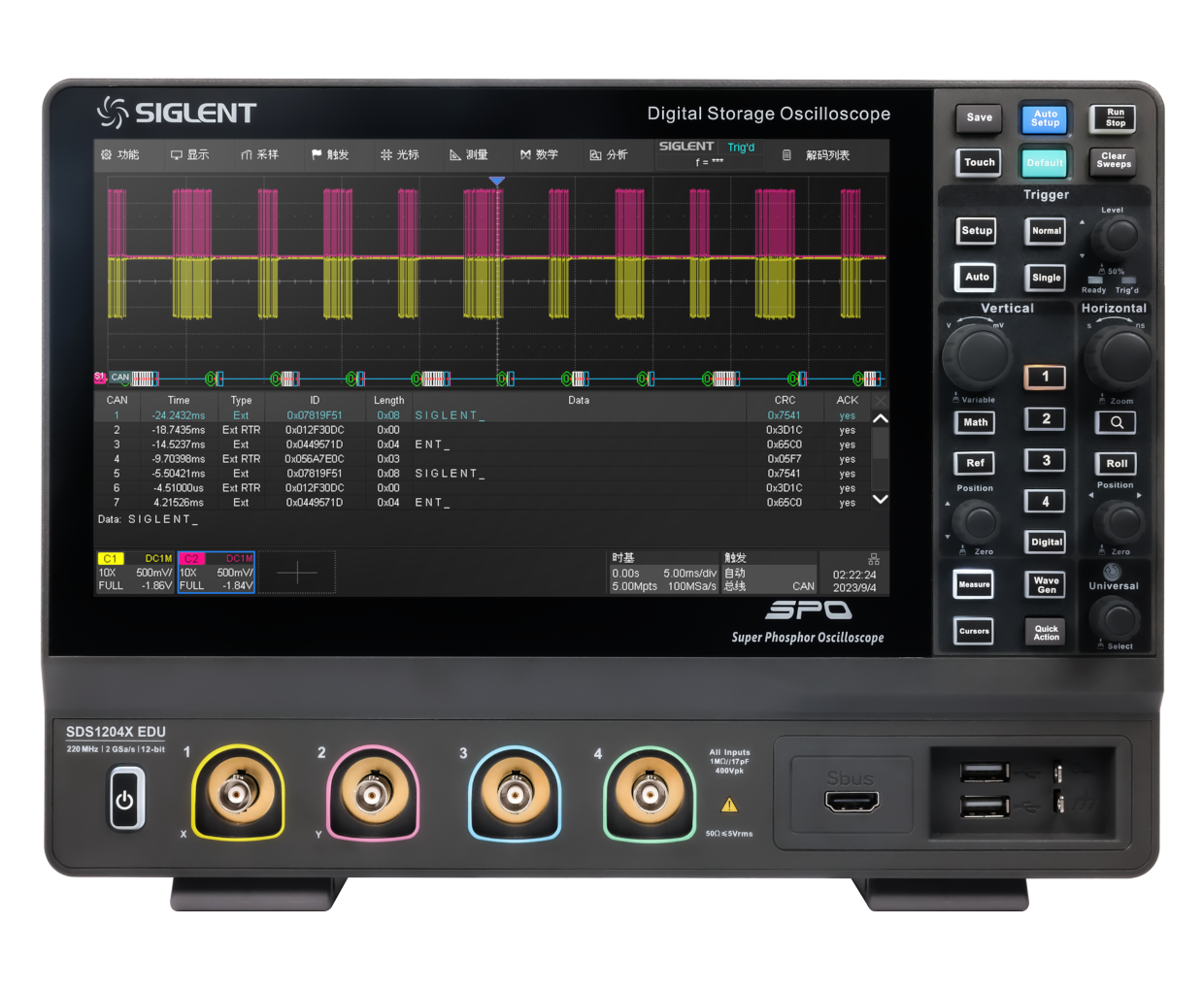

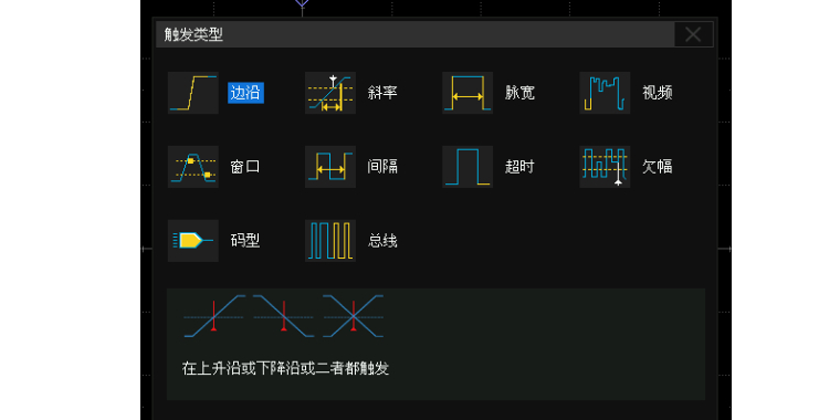

丰富的触发功能：精准定位触发事件
SDS1000X EDU 系列提供多种触发模式，可用于精确隔离相关信号事件,除边沿、斜率、脉宽和欠幅等简单的触发外，还支持复杂的触发条件，例如码型触发和视频触发，此外，还标配丰富的总线协议触发，包含I2C、SPI、UART、CAN、LIN 、CAN FD、FlexRay，能够帮助使用者在繁杂的采样信息中快速锁定感兴趣事件。
丰富的触发功能：精准定位触发事件
SDS1000X EDU 系列提供多种触发模式，可用于精确隔离相关信号事件,除边沿、斜率、脉宽和欠幅等简单的触发外，还支持复杂的触发条件，例如码型触发和视频触发，此外，还标配丰富的总线协议触发，包含I2C、SPI、UART、CAN、LIN 、CAN FD、FlexRay，能够帮助使用者在繁杂的采样信息中快速锁定感兴趣事件。
模板测试：高速验证产品质量
基于硬件的模板测试功能，最高每秒可执行70 000次测试。根据用户自定义的垂直和水平容限生成模板，通过比较被测信号是否触碰模板判断测试是否失败，不仅可以预先设定测试失败时采集停止以及蜂鸣器告警，还可以将失败帧自动截图或存入历史帧，非常适用于长期无人值守时监测异常信号。
模板测试：高速验证产品质量
基于硬件的模板测试功能，最高每秒可执行70 000次测试。根据用户自定义的垂直和水平容限生成模板，通过比较被测信号是否触碰模板判断测试是否失败，不仅可以预先设定测试失败时采集停止以及蜂鸣器告警，还可以将失败帧自动截图或存入历史帧，非常适用于长期无人值守时监测异常信号。
电源分析：助力电源设计与评估
电源分析功能能够帮助用户快捷测量和分析电力电子领域中的多个项目，如电源质量, 谐波, 浪涌电流, 开关损耗, 输出纹波, 瞬变响应等，选择电源分析功能后，可根据连接指南正确连接电压和电流探头，此外，和波特图软件相配合还可以对电源环路响应进行测量分析，在一定情况下可取代昂贵的网络分析仪，可广泛应用在开关功率器件参数测量、电源控制回路调制特征分析和线路功率谐波分析等领域。
电源分析：助力电源设计与评估
电源分析功能能够帮助用户快捷测量和分析电力电子领域中的多个项目，如电源质量, 谐波, 浪涌电流, 开关损耗, 输出纹波, 瞬变响应等，选择电源分析功能后，可根据连接指南正确连接电压和电流探头，此外，和波特图软件相配合还可以对电源环路响应进行测量分析，在一定情况下可取代昂贵的网络分析仪，可广泛应用在开关功率器件参数测量、电源控制回路调制特征分析和线路功率谐波分析等领域。

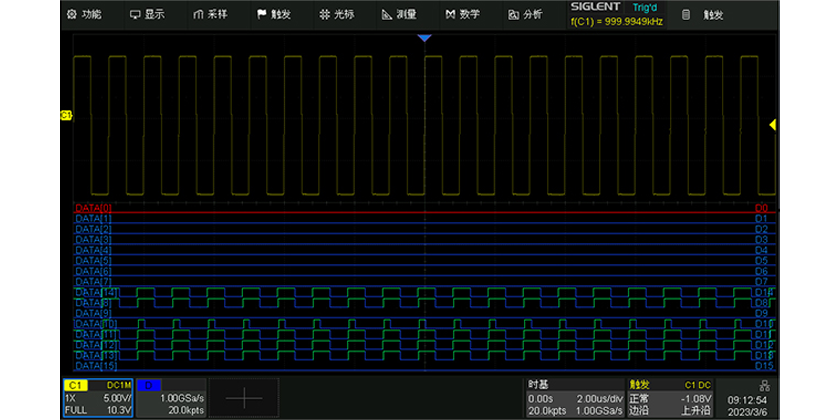

数字逻辑信号分析：实现混合信号采集与分析
通过16路逻辑分析仪探头可为仪器增加16路数字通道，同时不影响其他测试功能，可以快速解决模数混合信号设计与分析等问题。
数字逻辑信号分析：实现混合信号采集与分析
通过16路逻辑分析仪探头可为仪器增加16路数字通道，同时不影响其他测试功能，可以快速解决模数混合信号设计与分析等问题。
规格参数
| 带宽 | 220 MHz |
| 实时采样率 | 单通道模式：2 GSa/s 双通道模式：1 GSa/s 四通道模式：500 MSa/s |
| 通道数 | 2/4 + EXT |
| 存储深度 | 单通道模式：100 Mpts/ch 双通道模式：50 Mpts/ch 四通道模式：25 Mpts/ch |
| 最高波形捕获率 | 正常模式：最高120,000 wfm/s； Sequence模式：最高500,000 wfm/s |
| 垂直分辨率 | 12-bit |
| 触发类型 | 边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、串行触发、前提边沿（Qualified）、෴第N边沿（Nth edge）、延迟（Delay）、建立/保持时间（Setup/Hold time）、视频（Video） |
| 串行数据解码类型 | 标配：I2C、SPI、UART、CAN、LIN、CAN FD（仅解码）、FlexRay（仅解码） |
| 数字通道（选配） | 16路，1 GSa/s采样率, 10 Mpts/ch存储深度 |
| 数学运算 | 4路；2M点FFT频谱分析；加、减、乘、除、积分、微分、平方根、平均、ERES、绝对值、符号、等价、取反、对数、指数、插值、最大保持、最小保持等时域运算；支持公式编辑器实现复𓃲杂的嵌套运算 |
| 数据分析和处理工具 | 搜索、导航、历史、模板测试、波特图、电源分析（选配）、计数器 |

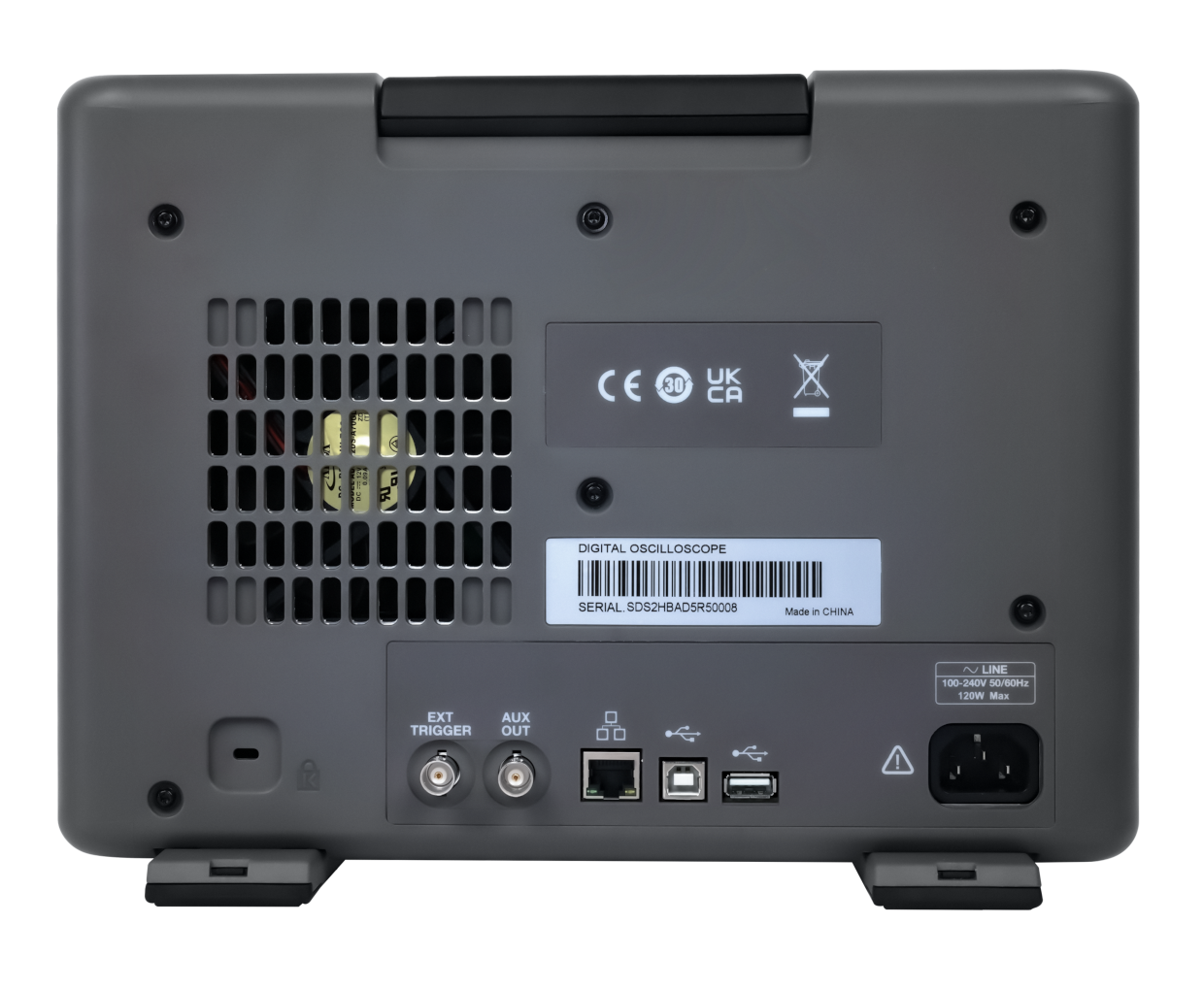

| 接口 | SBUS（Siglent逻辑分析仪接口），USB 2.0 Host x3，USB 2.🍃0 Device，10M/100M LAN，外触发输入，辅助输出（TRIG OUT，💙PASS/FAIL） |
| USB任意波形发生器（选配） | 单通道，最高输出频率25MHz，采样率125MSa/s，波形长度16kpts，隔离输出 |
| 屏幕 | 10.1 英寸电容式触摸显示屏，分辨率1024*600 |
型号
模拟带宽
通道数
最高实时采样率
最高波形捕获率
最大存储深度
垂直分辨率
参考价(含税)
SDS1202X EDU
220 MHz
2
2 GSa/s
500,000 wfm/s
100 Mpts/ch
12-bit
联系报价
SDS1204X EDU
220 MHz
4
2 GSa/s
500,000 wfm/s
100 Mpts/ch
12-bit
联系报价
