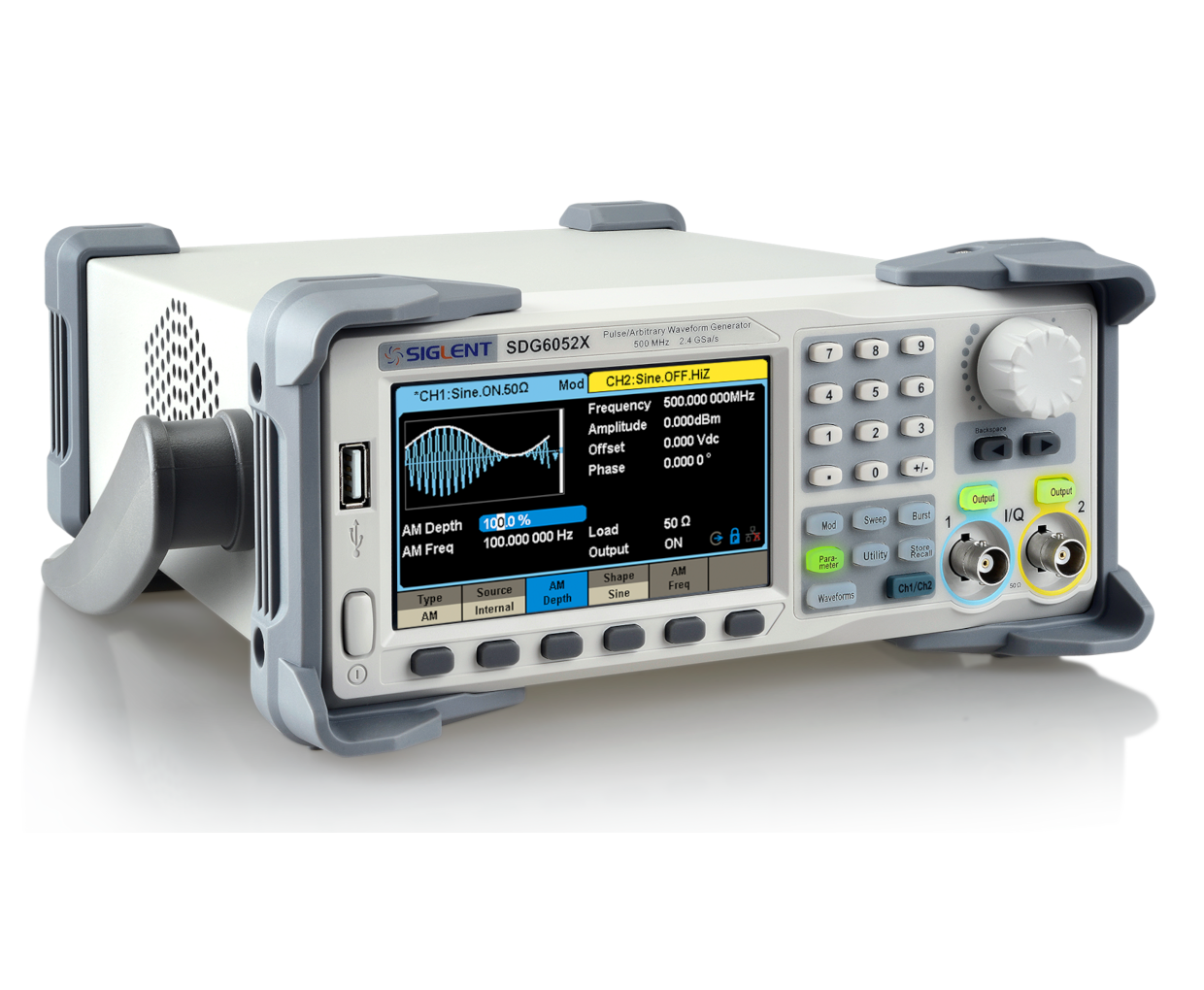

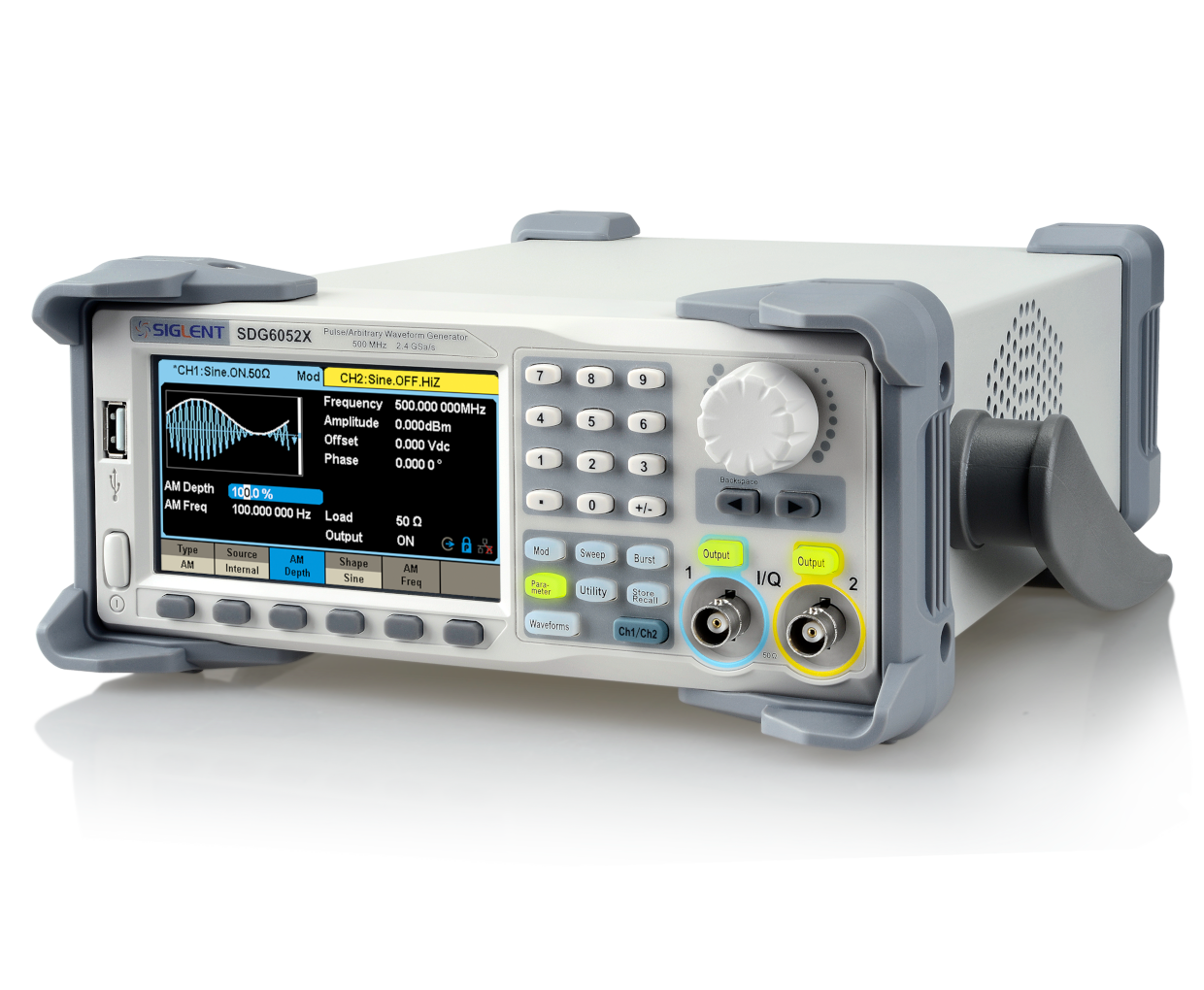

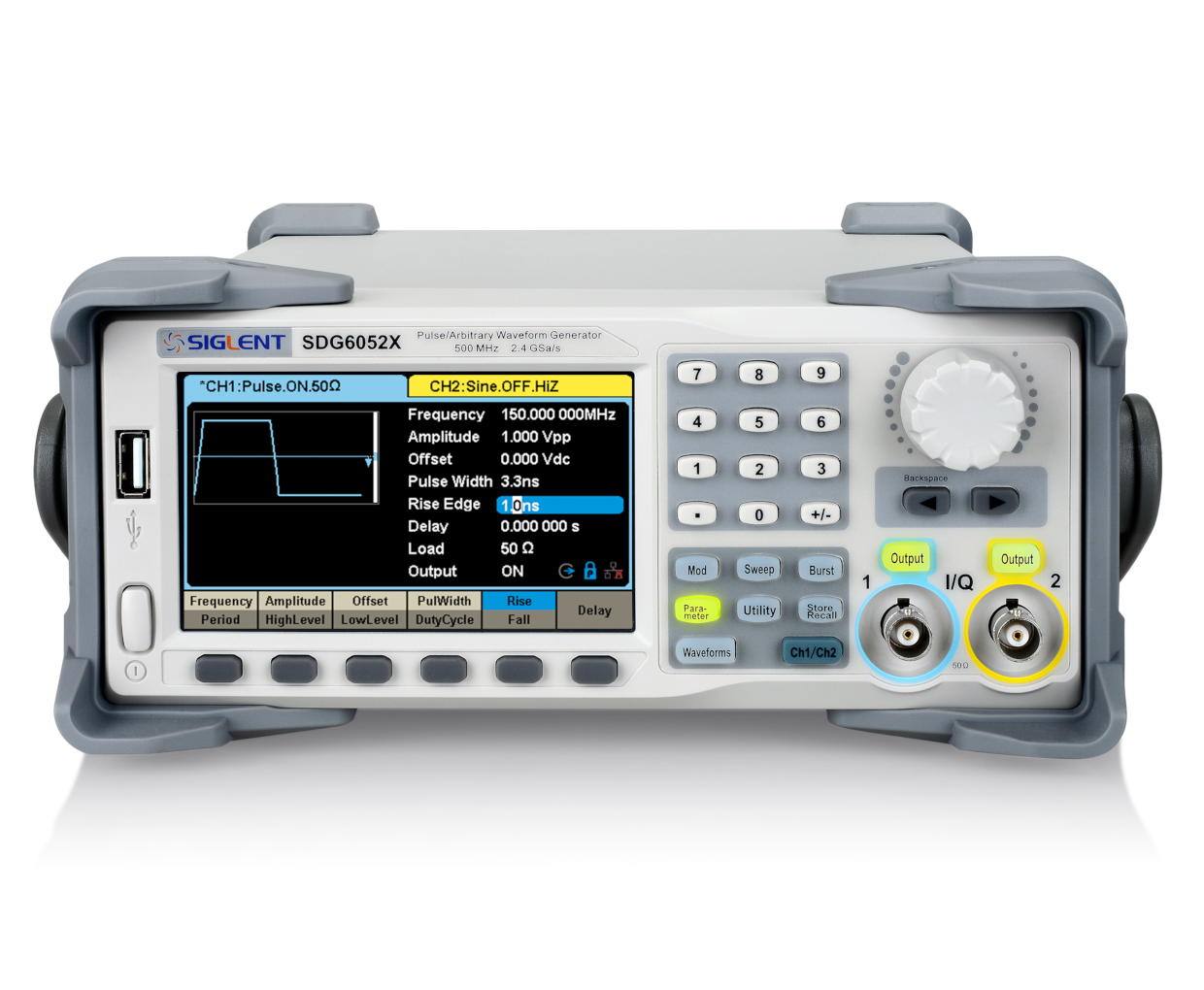

SDG6000X系列脉冲/任意波形发生器
主要特性
- 等性能双通道，最大输出频率500 MHz
- 2.4 GSa/s采样率，16 bit 垂直分辨率
- 脉冲信号最大频率150 MHz；上升/下降时间可调，最快可达1 ns
- 逐点输出任意波，波形长度2~20 Mpts
- 可作为 IQ 信号发生器（选件）
- 可作为 PRBS 信号发生器
- 可作为噪声信号发生器
×
多合一信号发生器
· 连续波形发生器——最高频率可达500 MHz
· 脉冲信号发生器——最快上升/下降时间可达1 ns，低抖动，脉宽和沿精细可调
· 函数/任意波形发生器——6 种标准波形以及高达190多种内置任意波形
· IQ信号发生器——支持基带和中频 IQ 信号
· PRBS 码型发生器——支持比特率和沿可调的 PRBS 信号
· 噪声信号发生器——可输出带宽可调高斯白噪声
· 脉冲信号发生器——最快上升/下降时间可达1 ns，低抖动，脉宽和沿精细可调
· 函数/任意波形发生器——6 种标准波形以及高达190多种内置任意波形
· IQ信号发生器——支持基带和中频 IQ 信号
· PRBS 码型发生器——支持比特率和沿可调的 PRBS 信号
· 噪声信号发生器——可输出带宽可调高斯白噪声
多合一信号发生器
· 连续波形发生器——最高频率可达500 MHz
· 脉冲信号发生器——最快上升/下降时间可达1 ns，低抖动，脉宽和沿精细可调
· 函数/任意波形发生器——6 种标准波形以及高达190多种内置任意波形
· IQ信号发生器——支持基带和中频 IQ 信号
· PRBS 码型发生器——支持比特率和沿可调的 PRBS 信号
· 噪声信号发生器——可输出带宽可调高斯白噪声
· 脉冲信号发生器——最快上升/下降时间可达1 ns，低抖动，脉宽和沿精细可调
· 函数/任意波形发生器——6 种标准波形以及高达190多种内置任意波形
· IQ信号发生器——支持基带和中频 IQ 信号
· PRBS 码型发生器——支持比特率和沿可调的 PRBS 信号
· 噪声信号发生器——可输出带宽可调高斯白噪声

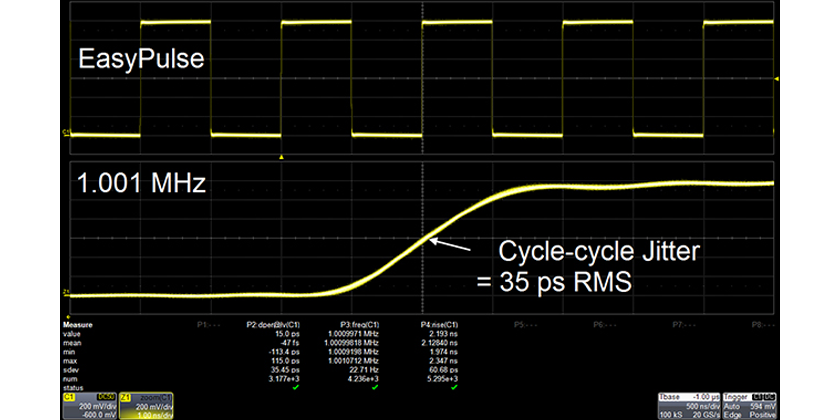

创新的 EasyPulse 技术
DDS方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。采用EasyPulse技术可克服这个缺陷；产生低抖动的方波和脉冲信号，此外还具有以下优势：
· 脉冲频率最高可达150 MHz
· 上升/下降时间分别可设置，最快可达1 ns
· 脉宽精细可调，最小可达3.2 ns
· 占空比低至0.001%
· 低抖动
· 脉冲频率最高可达150 MHz
· 上升/下降时间分别可设置，最快可达1 ns
· 脉宽精细可调，最小可达3.2 ns
· 占空比低至0.001%
· 低抖动
创新的 EasyPulse 技术
DDS方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。采用EasyPulse技术可克服这个缺陷；产生低抖动的方波和脉冲信号，此外还具有以下优势：
· 脉冲频率最高可达150 MHz
· 上升/下降时间分别可设置，最快可达1 ns
· 脉宽精细可调，最小可达3.2 ns
· 占空比低至0.001%
· 低抖动
· 脉冲频率最高可达150 MHz
· 上升/下降时间分别可设置，最快可达1 ns
· 脉宽精细可调，最小可达3.2 ns
· 占空比低至0.001%
· 低抖动

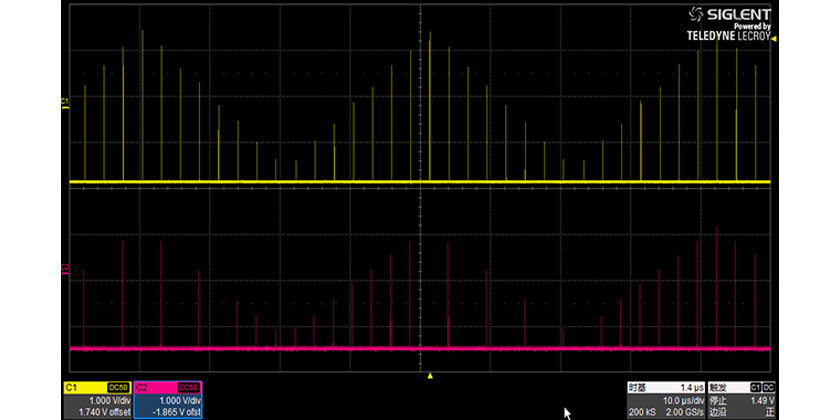

TrueArb 波形技术
使用了创新的TrueArb技术，可克服DDS技术产生的抖动和失真。因为TrueArb采用逐点输出技术，不会遗漏任何波形信息。同时还具体以下优势：
· 20 Mpts的波形长度，波形细节更精细
· 16 bit的垂直分辨率，信号保真度更高
· 配合标配的 EasyWave 上位机软件，可生成和输出客户所需要的信号
· 20 Mpts的波形长度，波形细节更精细
· 16 bit的垂直分辨率，信号保真度更高
· 配合标配的 EasyWave 上位机软件，可生成和输出客户所需要的信号
TrueArb 波形技术
使用了创新的TrueArb技术，可克服DDS技术产生的抖动和失真。因为TrueArb采用逐点输出技术，不会遗漏任何波形信息。同时还具体以下优势：
· 20 Mpts的波形长度，波形细节更精细
· 16 bit的垂直分辨率，信号保真度更高
· 配合标配的 EasyWave 上位机软件，可生成和输出客户所需要的信号
· 20 Mpts的波形长度，波形细节更精细
· 16 bit的垂直分辨率，信号保真度更高
· 配合标配的 EasyWave 上位机软件，可生成和输出客户所需要的信号

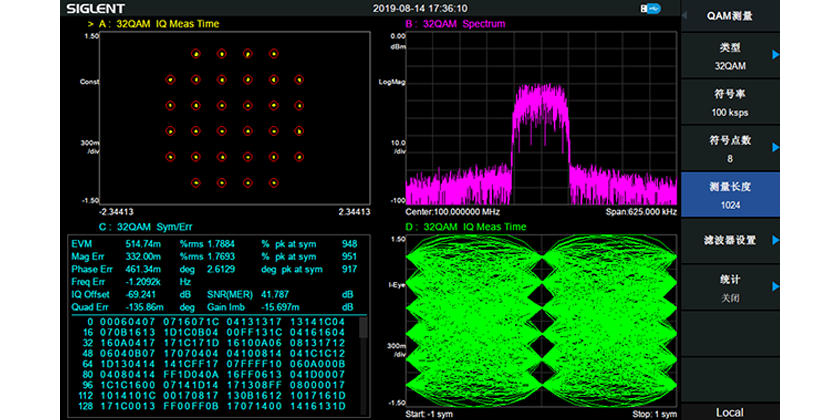

矢量信号源
SDG6000X可生成常用的 ASK, FSK, PSK, QAM 等调制类型的IQ 信号。 可以作为基带源，或直接产生正交调制后的中频信号。
· 载波频率可达500 MHz
· 符号率最大37.5 MSymb/s
· 配套的 EasyIQ 上位机软件可生成多种 IQ 调制类型
· 载波频率可达500 MHz
· 符号率最大37.5 MSymb/s
· 配套的 EasyIQ 上位机软件可生成多种 IQ 调制类型
矢量信号源
SDG6000X可生成常用的 ASK, FSK, PSK, QAM 等调制类型的IQ 信号。 可以作为基带源，或直接产生正交调制后的中频信号。
· 载波频率可达500 MHz
· 符号率最大37.5 MSymb/s
· 配套的 EasyIQ 上位机软件可生成多种 IQ 调制类型
· 载波频率可达500 MHz
· 符号率最大37.5 MSymb/s
· 配套的 EasyIQ 上位机软件可生成多种 IQ 调制类型

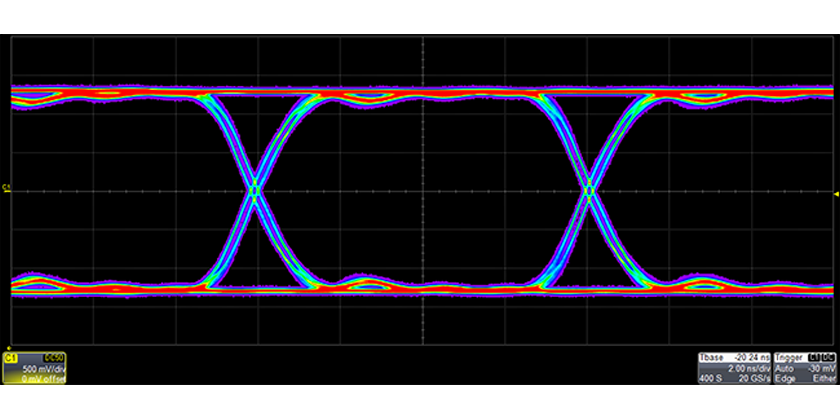

PRBS信号源
· 可提供PRBS3 ~ PRBS32 多种码型输出
· 可预设多种逻辑电平如：TTL，LVCMOS，LVPECL，LVDS等
· 最高速率可达300 Mbps
· 上升和下降时间可调
· 可预设多种逻辑电平如：TTL，LVCMOS，LVPECL，LVDS等
· 最高速率可达300 Mbps
· 上升和下降时间可调
PRBS信号源
· 可提供PRBS3 ~ PRBS32 多种码型输出
· 可预设多种逻辑电平如：TTL，LVCMOS，LVPECL，LVDS等
· 最高速率可达300 Mbps
· 上升和下降时间可调
· 可预设多种逻辑电平如：TTL，LVCMOS，LVPECL，LVDS等
· 最高速率可达300 Mbps
· 上升和下降时间可调
规格参数
| 带宽 | 350 MHz 、500 MHz |
| 采样率 | 2.4 GSa/s（2X内插） |
| 通道数 | 2 |
| 任意波长度 | 2 ~ 20 Mpts |
| 垂直分辨率 | 16 bit |

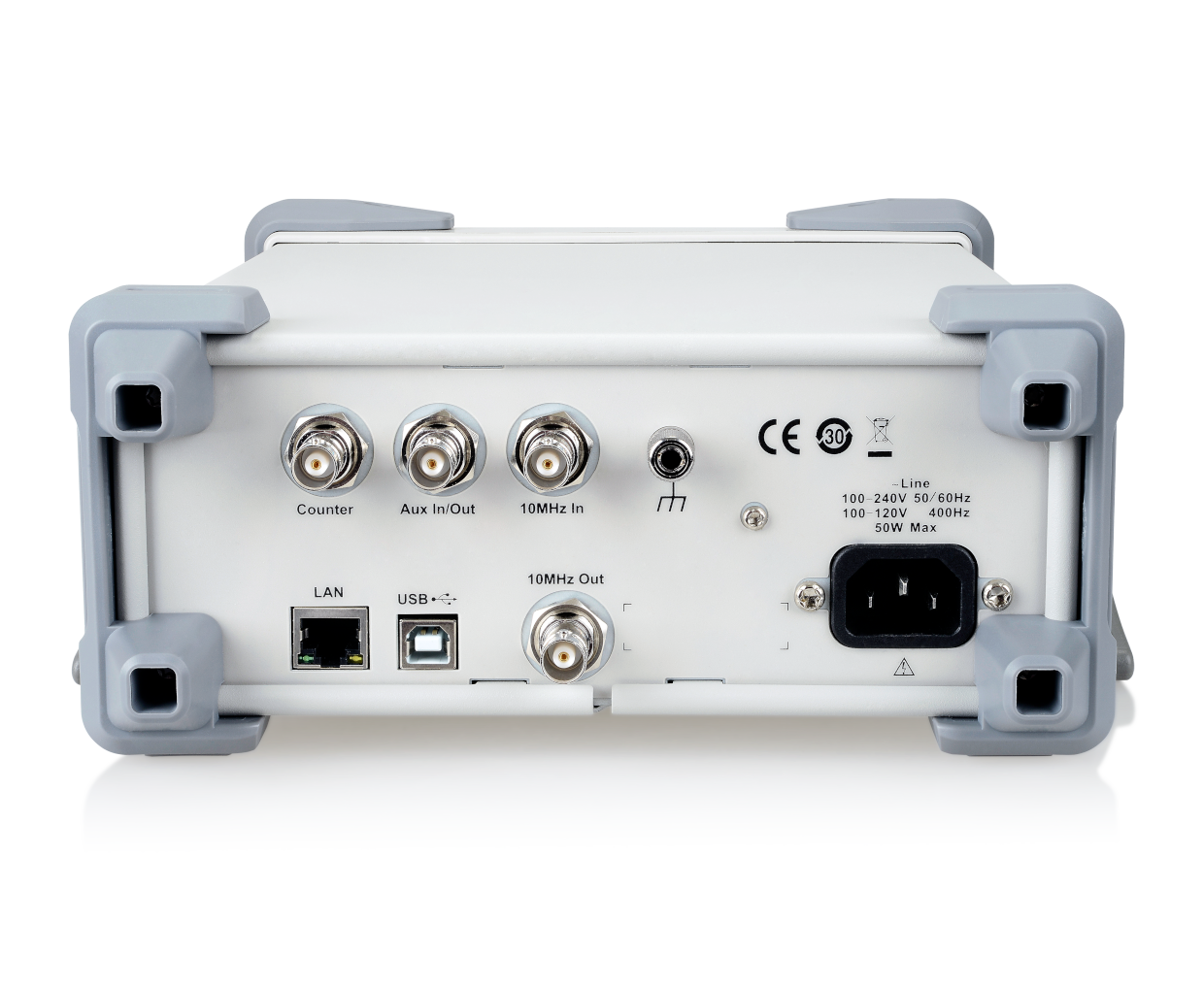

| 接口 | 标准 : U SB Host, USB Device, LAN 选件 : GPIB (USB-GPIB 适配器 ) |
| 调制功能 | AM、 FM、PM、FSK、ASK、PSK、DSB-AM、PWM |
| 多种信号发生功能 | 连续波发生器、脉冲波发生器、函数/任意波形发生器、I/Q信号发生器、噪声发生器、PRBS码型发生器 |
| 信号频率 | 方波：1 μHz~120 MHz 脉冲：1 μHz~150 MHz 任意波：1 μHz~50 MHz |
| 其他功能 | Sweep 功能和 Burst 功能 谐波输出功能 双通道波形合并功能 通道间耦合、复制和跟踪功能 |
| 显示 | 4.3 英寸触摸显示屏 , 480 x 272 x RGB |
型号
最高输出频率
最高采样率
垂直分辨率
任意波长度
通道数
含税价
SDG6052X
500 MHz
2.4 GSa/s (2X 内插 )
16 bit
2 ~ 20 Mpts
2
￥ 56,880
SDG6032X
350 MHz
2.4 GSa/s (2X 内插 )
16 bit
2 ~ 20 Mpts
2
￥38,980
