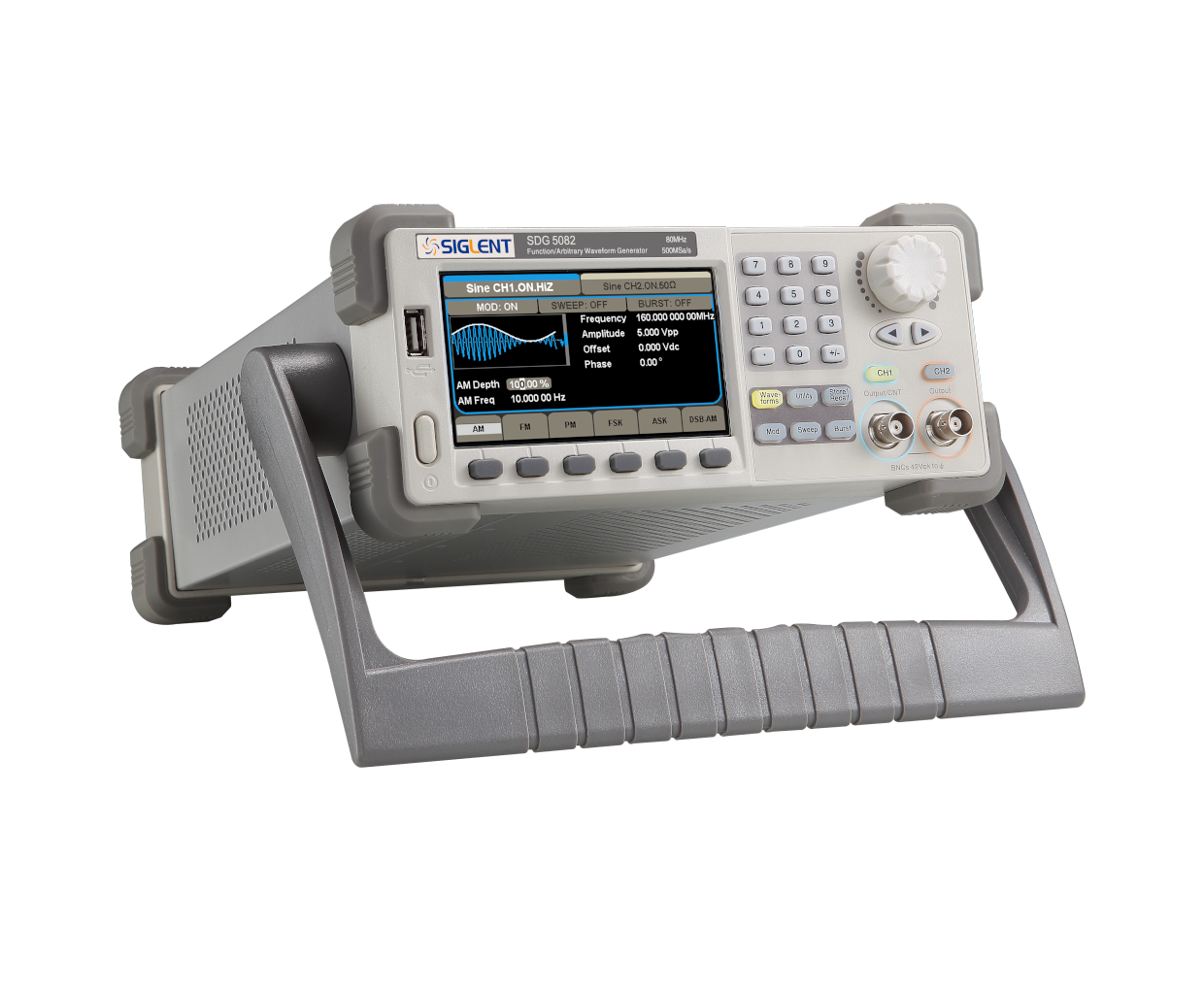

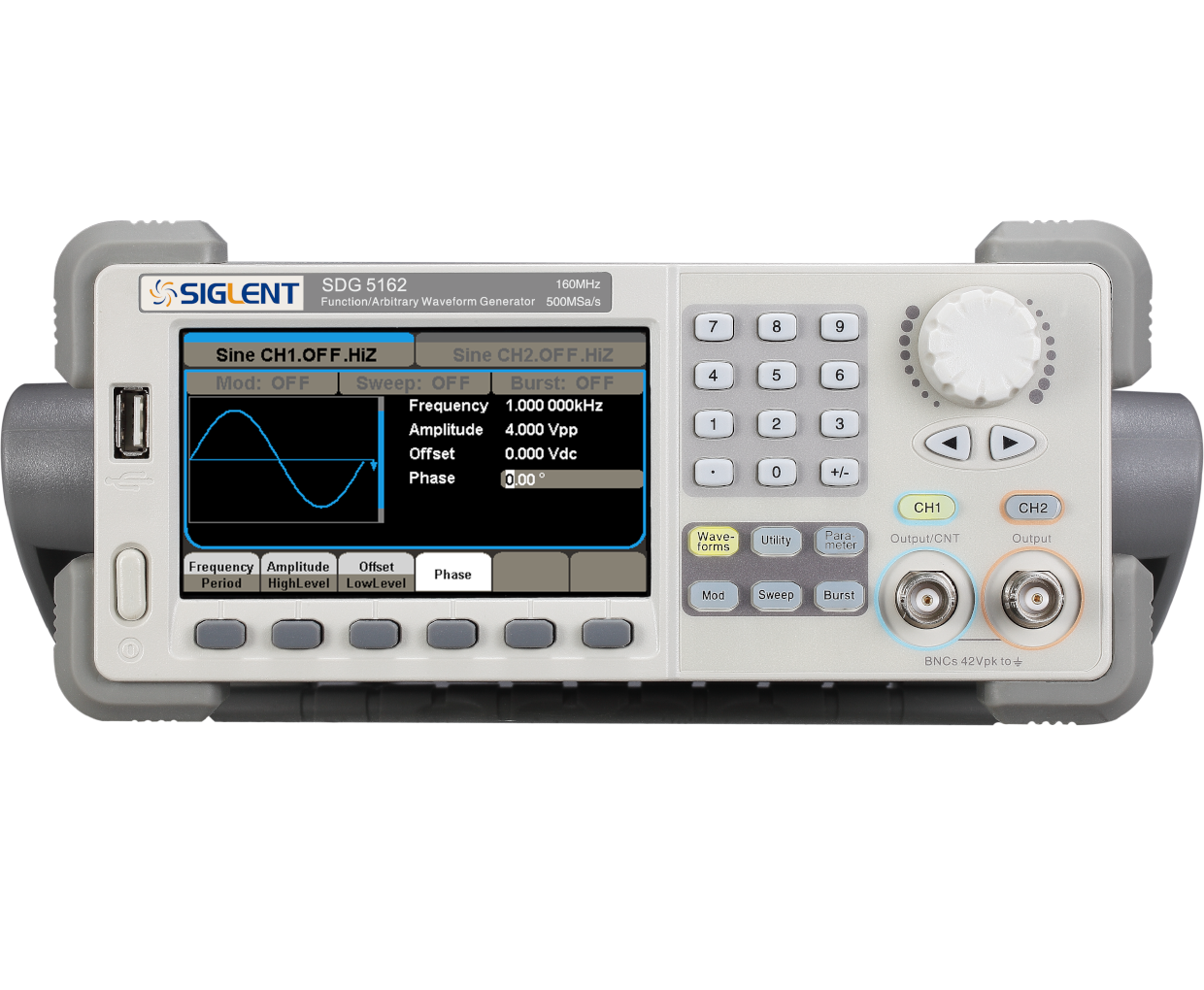

SDG5000系列函数/任意波形发生器（已停产）
主要特性
- 等性能双通道隔离输出
- 最大输出频率160 MHz
- 500 MSa/s采样率，14 bit 垂直分辨率
- 可变上升/下降时间，脉宽精细可调
×

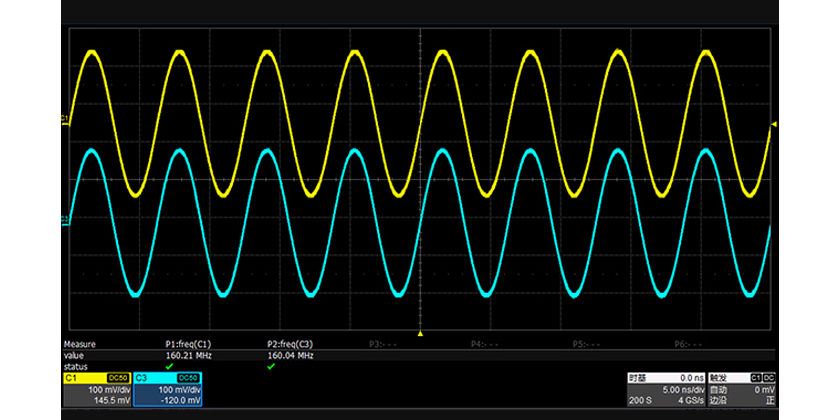

卓越的通道性能
SDG5000具有等性能隔离双通道，信号保真度高等特点：
· 最大频率160 MHz。
· 高频下，大幅度输出能力。在40 MHz时依然保持20 V的信号输出能力
· 底噪低，信噪比高
· 最大频率160 MHz。
· 高频下，大幅度输出能力。在40 MHz时依然保持20 V的信号输出能力
· 底噪低，信噪比高
卓越的通道性能
SDG5000具有等性能隔离双通道，信号保真度高等特点：
· 最大频率160 MHz。
· 高频下，大幅度输出能力。在40 MHz时依然保持20 V的信号输出能力
· 底噪低，信噪比高
· 最大频率160 MHz。
· 高频下，大幅度输出能力。在40 MHz时依然保持20 V的信号输出能力
· 底噪低，信噪比高

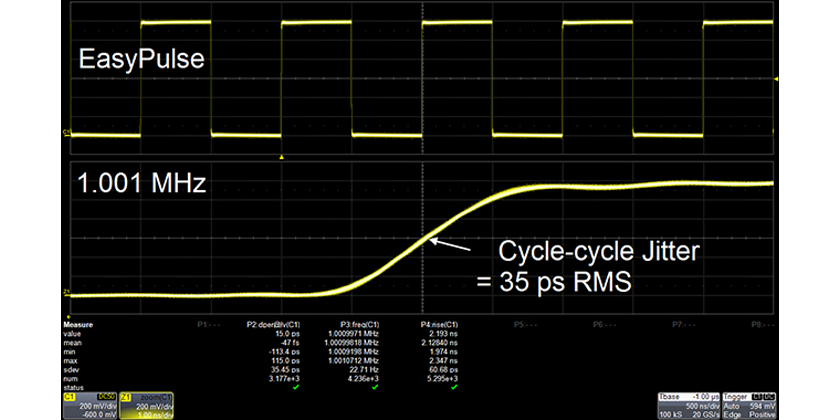

创新的EasyPulse 技术
DDS方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。采用EasyPulse技术可克服这个缺陷；产生低抖动的方波和脉冲信号，此外还具有以下优势：
· 脉冲频率最高可达40 MHz
· 上升和下降时间分别可设置最快可达12 ns
· 脉宽精细可调，最小可达6 ns
· 占空比低至0.0001%
· 低抖动
· 上升和下降时间分别可设置最快可达12 ns
· 脉宽精细可调，最小可达6 ns
· 占空比低至0.0001%
· 低抖动
创新的EasyPulse 技术
DDS方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。采用EasyPulse技术可克服这个缺陷；产生低抖动的方波和脉冲信号，此外还具有以下优势：
· 脉冲频率最高可达40 MHz
· 上升和下降时间分别可设置最快可达12 ns
· 脉宽精细可调，最小可达6 ns
· 占空比低至0.0001%
· 低抖动
· 上升和下降时间分别可设置最快可达12 ns
· 脉宽精细可调，最小可达6 ns
· 占空比低至0.0001%
· 低抖动

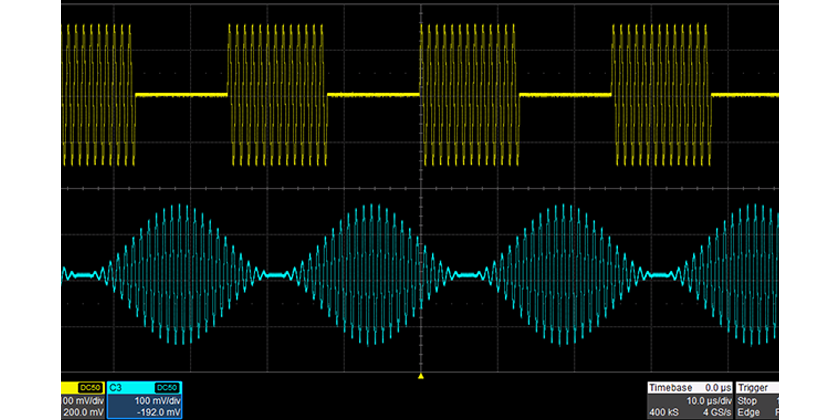

复杂信号生成能力
SDG5000具有强大的波形生成能力。可以完成各种信号调制，波形扫描，猝发输出以及信号合成。支持内部、外部和手动等触发源。
· 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多种信号调制
· 支持线性和对数的扫频方式
· 支持”N循环“和“门控”脉冲串猝发方式
· 支持线性和对数的扫频方式
· 支持”N循环“和“门控”脉冲串猝发方式
复杂信号生成能力
SDG5000具有强大的波形生成能力。可以完成各种信号调制，波形扫描，猝发输出以及信号合成。支持内部、外部和手动等触发源。
· 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多种信号调制
· 支持线性和对数的扫频方式
· 支持”N循环“和“门控”脉冲串猝发方式
· 支持线性和对数的扫频方式
· 支持”N循环“和“门控”脉冲串猝发方式
任意波形输出
· 16 kpts和512 kpts两种任意波形长度
· 14 bit 垂直分辨率
· 内置 46 种任意波形
· 标配强大的任意波形编辑软件，可以使用标准波形（Sine,Square,Ramp,Pulse,ExpRise,ExpFall,Sinc,Noise和DC）以及手动，直线，坐标，公式来创建任意波形，满足客户需求。
· 14 bit 垂直分辨率
· 内置 46 种任意波形
· 标配强大的任意波形编辑软件，可以使用标准波形（Sine,Square,Ramp,Pulse,ExpRise,ExpFall,Sinc,Noise和DC）以及手动，直线，坐标，公式来创建任意波形，满足客户需求。
任意波形输出
· 16 kpts和512 kpts两种任意波形长度
· 14 bit 垂直分辨率
· 内置 46 种任意波形
· 标配强大的任意波形编辑软件，可以使用标准波形（Sine,Square,Ramp,Pulse,ExpRise,ExpFall,Sinc,Noise和DC）以及手动，直线，坐标，公式来创建任意波形，满足客户需求。
· 14 bit 垂直分辨率
· 内置 46 种任意波形
· 标配强大的任意波形编辑软件，可以使用标准波形（Sine,Square,Ramp,Pulse,ExpRise,ExpFall,Sinc,Noise和DC）以及手动，直线，坐标，公式来创建任意波形，满足客户需求。
规格参数
| 带宽 | 80 MHz、110 MHz、120 MHz、160 MHz |
| 采样率 | 500 MSa/s（2X内槽） |
| 通道数 | 2 |
| 任意波长度 | CH1： 16 kpts CH2： 512 kpts |
| 频率分辨率 | 1 μHz |
| 垂直分辨率 | 14 bit |
| 接口 | 标准 : USB Host, USB Device 选件 : GPIB (IEEE-488 ) |
| 显示 | 4.3 英寸TFT液晶显示屏 |
| 调制功能 | AM、 FM、PM、FSK、ASK、PSK、DSB-AM、PWM、Sweep、Burst |
| 波形 | 正弦波、方波、三角波、脉冲波、高斯白噪声、直流、 任意波 |
| 尺寸 | 宽×高×深=261 mm×105 ꦉmm×344 mm |
型号
最高输出频率
最高采样率
垂直分辨率
最大任意波长度
通道数
含税价
SDG5162（停产）
160 MHz
500 MSa/s
14 bit
CH1:16Kpts，CH2:512Kpts
2
￥ 7,780
SDG5122（停产）
120 MHz
500 MSa/s
14 bit
CH1:16Kpts，CH2:512Kpts
2
￥ 6,780
SDG5112（停产）
110 MHz
500 MSa/s
14 bit
CH1:16Kpts，CH2:512Kpts
2
￥ 5,680
SDG5082（停产）
80 MHz
500 MSa/s
14 bit
CH1:16Kpts，CH2:512Kpts
2
电商专卖产品
