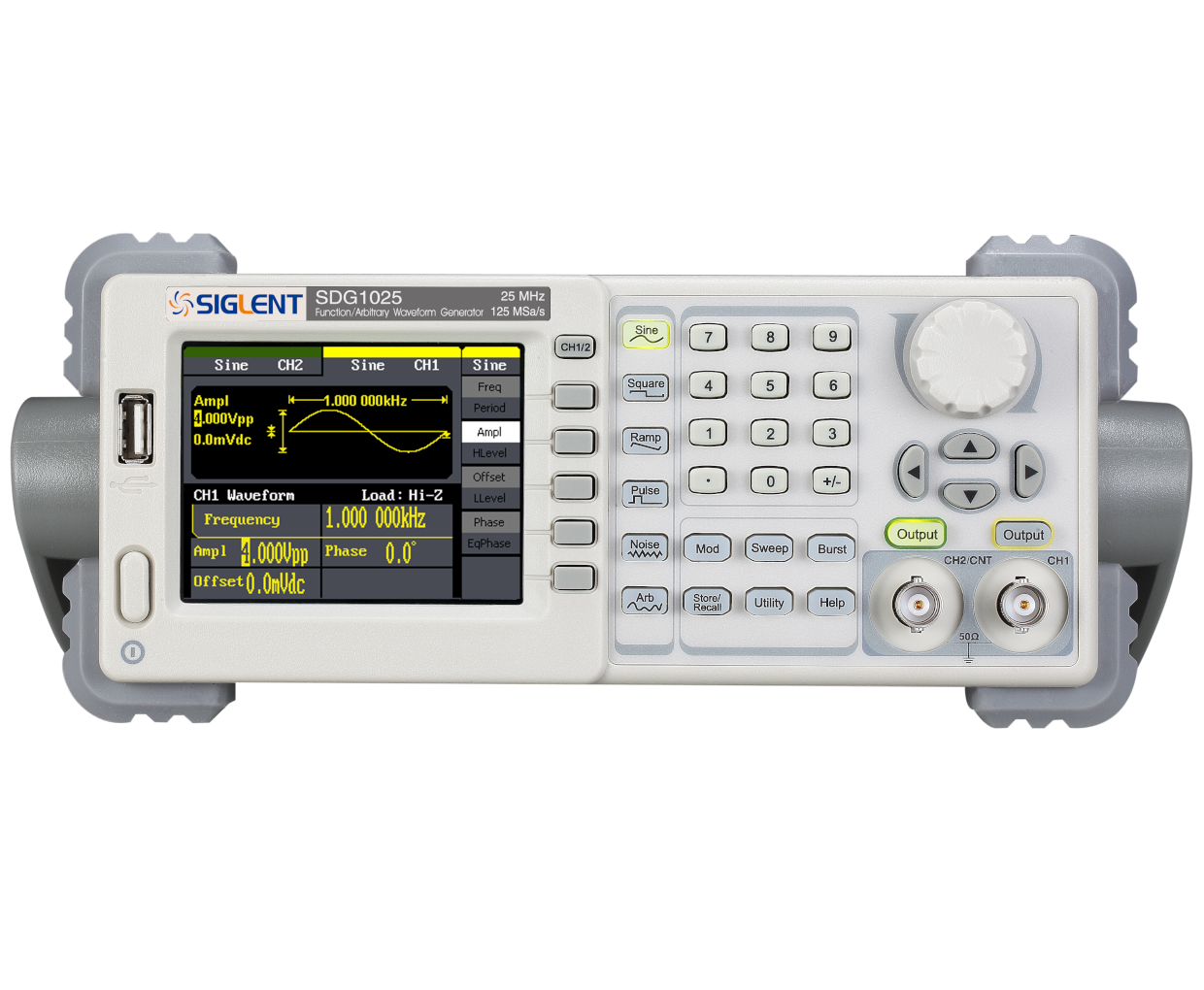

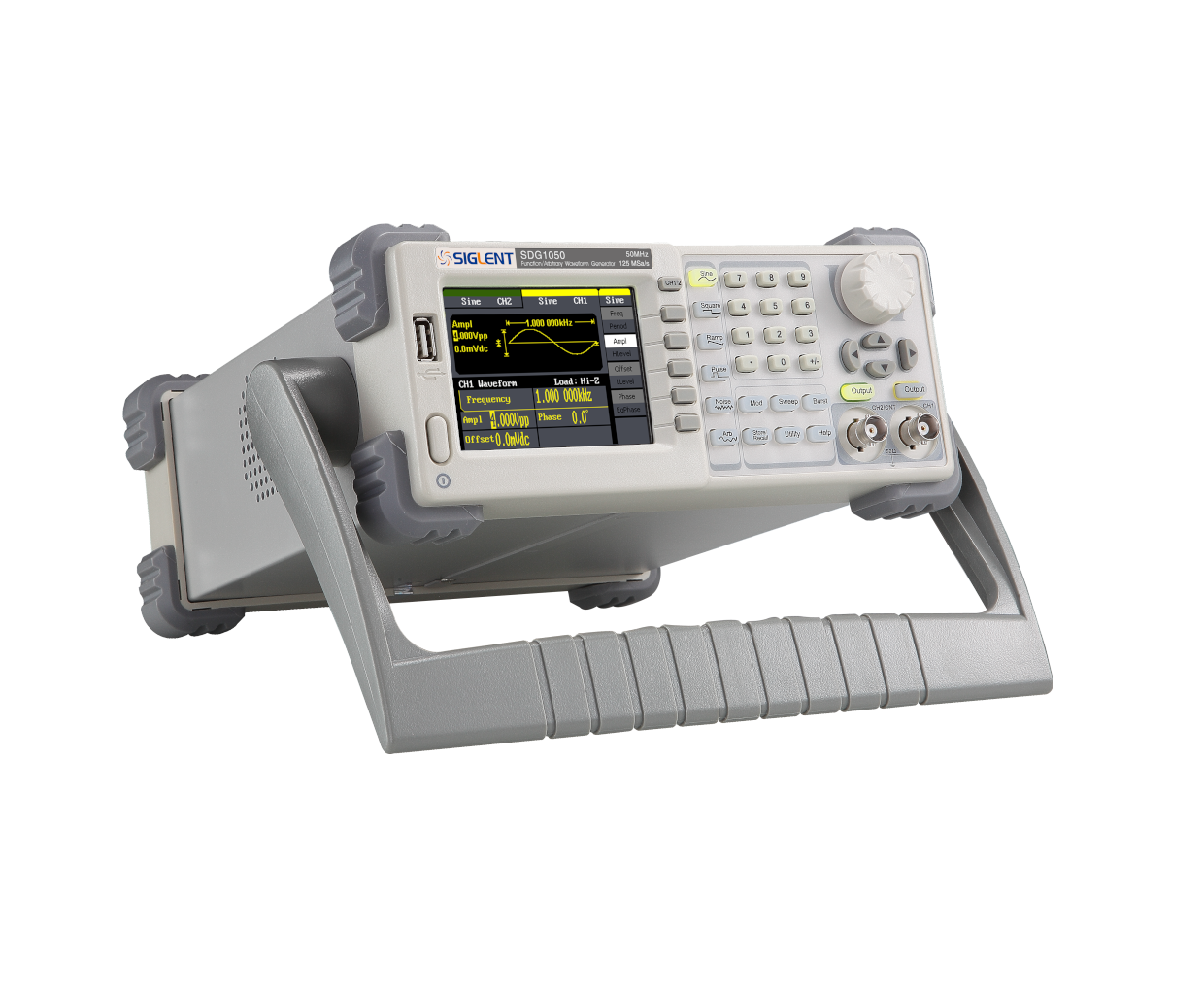

SDG1000系列函数/任意波形发生器（已停产）
- 最大输出频率50 MHz
- 125 MSa/s采样率
- 任意波形长度16 kpts
- 丰富的调制功能AM\DSB-AMFM\PM\FSK\ASK\PWM\SWEEP\BURST
- 任意波形编辑软件
- 3.5英寸显示屏
×

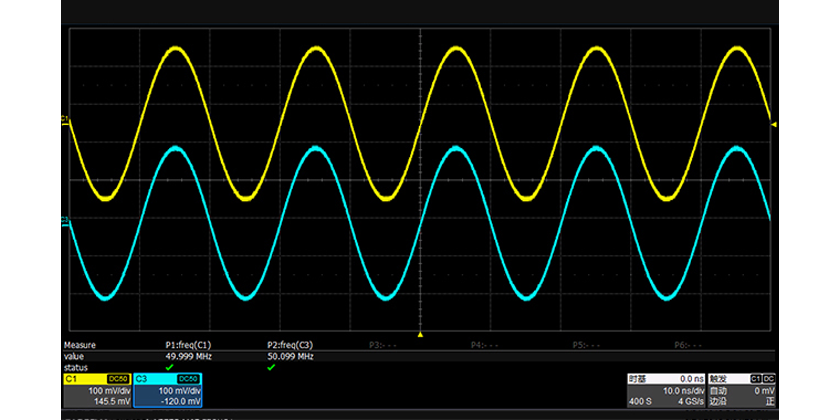

多种类型波形输出
SDG1000支持正弦，方波，脉冲波，三角波，高斯白噪声等波形输出：
· 正弦波——最大输出频率50 MHz
· 方波特性——占空比可达20%-80%；上升时间小于12 ns
· 脉冲特性——最小脉宽可达16 ns；上升/下降时间可达7 ns
· 三角波特性——对称性0%-100%可调
· 直流信号——0到±10 V输出
· 方波特性——占空比可达20%-80%；上升时间小于12 ns
· 脉冲特性——最小脉宽可达16 ns；上升/下降时间可达7 ns
· 三角波特性——对称性0%-100%可调
· 直流信号——0到±10 V输出
多种类型波形输出
SDG1000支持正弦，方波，脉冲波，三角波，高斯白噪声等波形输出：
· 正弦波——最大输出频率50 MHz
· 方波特性——占空比可达20%-80%；上升时间小于12 ns
· 脉冲特性——最小脉宽可达16 ns；上升/下降时间可达7 ns
· 三角波特性——对称性0%-100%可调
· 直流信号——0到±10 V输出
· 方波特性——占空比可达20%-80%；上升时间小于12 ns
· 脉冲特性——最小脉宽可达16 ns；上升/下降时间可达7 ns
· 三角波特性——对称性0%-100%可调
· 直流信号——0到±10 V输出

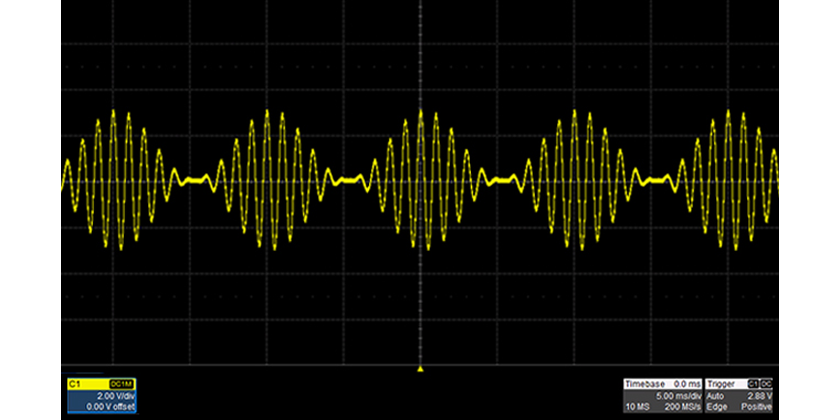

复杂信号生成能力
SDG1000具有强大的波形生成能力。可以完成各种信号调制，波形扫描，猝发输出以及信号合成。支持内部、外部和手动等触发源。
· 支持AM, FM, PM, FSK, ASK, DSB-AM及PWM等多种信号调制
· 支持线性和对数的扫频方式
· 支持”N循环“和“门控”脉冲串猝发方式
· 支持线性和对数的扫频方式
· 支持”N循环“和“门控”脉冲串猝发方式
复杂信号生成能力
SDG1000具有强大的波形生成能力。可以完成各种信号调制，波形扫描，猝发输出以及信号合成。支持内部、外部和手动等触发源。
· 支持AM, FM, PM, FSK, ASK, DSB-AM及PWM等多种信号调制
· 支持线性和对数的扫频方式
· 支持”N循环“和“门控”脉冲串猝发方式
· 支持线性和对数的扫频方式
· 支持”N循环“和“门控”脉冲串猝发方式

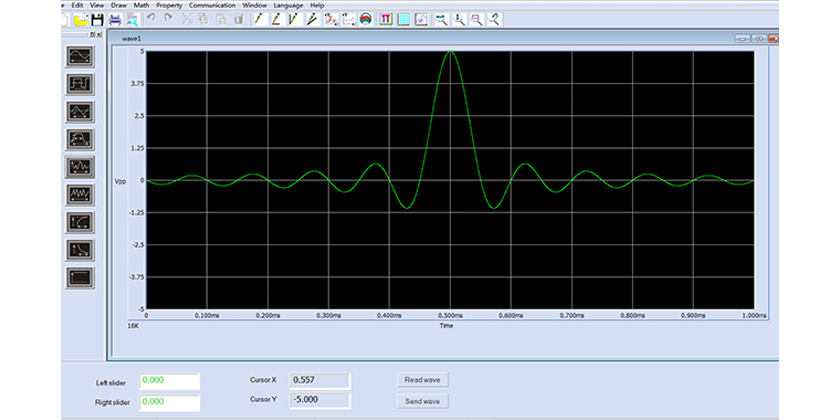

任意波形输出
· 16 kpts的任意波形长度
· 14 bit 垂直分辨率
· 内置 46 种任意波形
· 标配强大的任意波形编辑软件，可以使用标准波形（Sine,Square,Ramp,Pulse,ExpRise,ExpFall,Sinc,Noise和DC）以及手动，直线，坐标，公式来创建任意波形，满足客户需求。
· 14 bit 垂直分辨率
· 内置 46 种任意波形
· 标配强大的任意波形编辑软件，可以使用标准波形（Sine,Square,Ramp,Pulse,ExpRise,ExpFall,Sinc,Noise和DC）以及手动，直线，坐标，公式来创建任意波形，满足客户需求。
任意波形输出
· 16 kpts的任意波形长度
· 14 bit 垂直分辨率
· 内置 46 种任意波形
· 标配强大的任意波形编辑软件，可以使用标准波形（Sine,Square,Ramp,Pulse,ExpRise,ExpFall,Sinc,Noise和DC）以及手动，直线，坐标，公式来创建任意波形，满足客户需求。
· 14 bit 垂直分辨率
· 内置 46 种任意波形
· 标配强大的任意波形编辑软件，可以使用标准波形（Sine,Square,Ramp,Pulse,ExpRise,ExpFall,Sinc,Noise和DC）以及手动，直线，坐标，公式来创建任意波形，满足客户需求。
规格参数
| 带宽 | 25 MHz、50 MHz |
| 采样率 | 125 MSa/s |
| 通道数 | 2 |
| 任意波长度 | 16 Kpts |
| 频率分辨率 | 1 μHz |
| 垂直分辨率 | 14 bit |
| 波形 | 正弦波、方波、三角波、脉冲波、高斯白噪声、48种任意函数波形 |
| 最大输出幅度 | ±10 V |
| 尺寸 | 宽×高×深=229 mm&t♈imes;105 mm×281 mm |
| 接口 | 标准 : USB Host, USB Device 选件 : GPIB (USB-GPIB 适配器 ) |
| 调制功能 | AM、 FM、PM、FSK、ASK、DSB-AM、PWM、Sweep、Burst |
| 内置频率计 | 频率范围100 mHz ~ 200 MHz |
型号
最高输出频率
最高采样率
垂直分辨率
最大任意波长度
通道数
含税价
SDG1050（停产）
50 MHz
125 MSa/s
14 bit
16 Kpts
2
￥3,180
SDG1025（停产）
25 MHz
125 MSa/s
14 bit
16 Kpts
2
￥2,580
